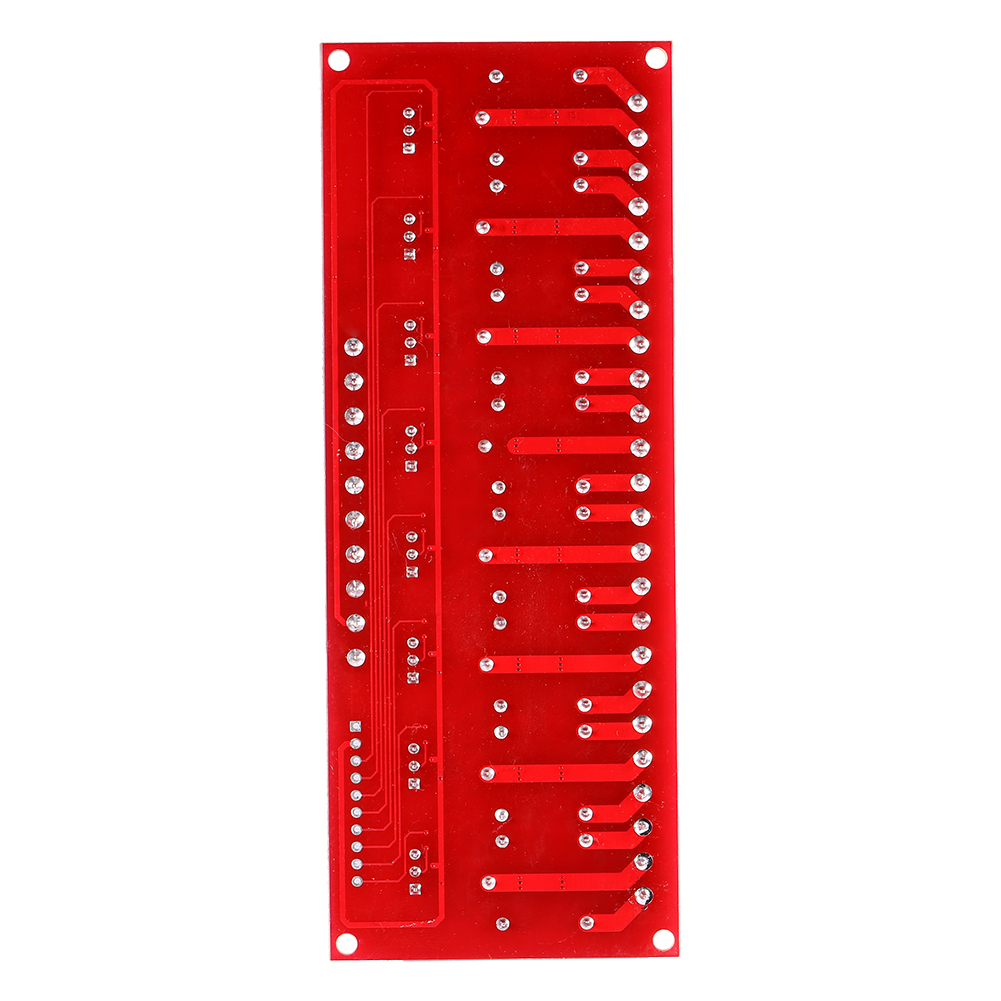

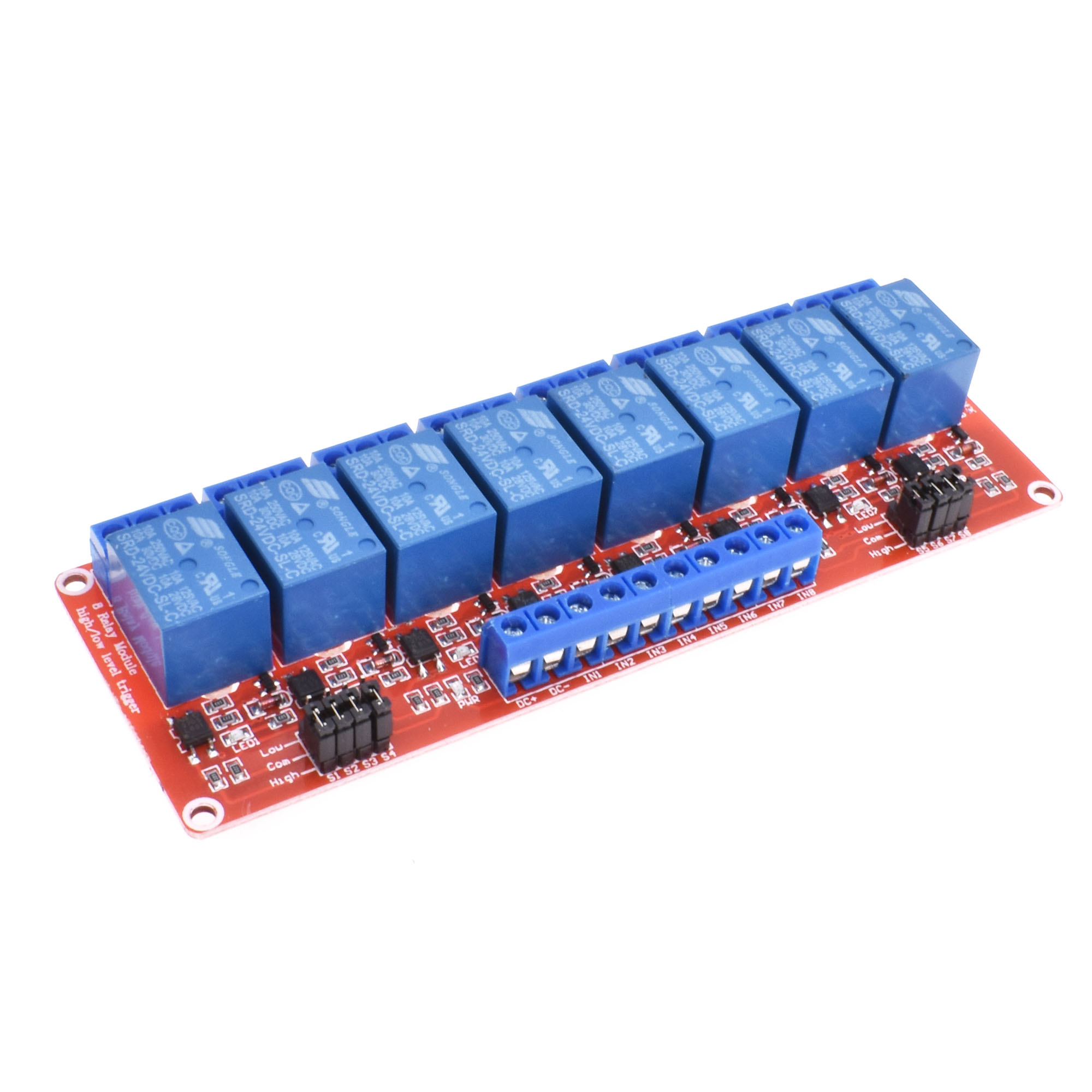

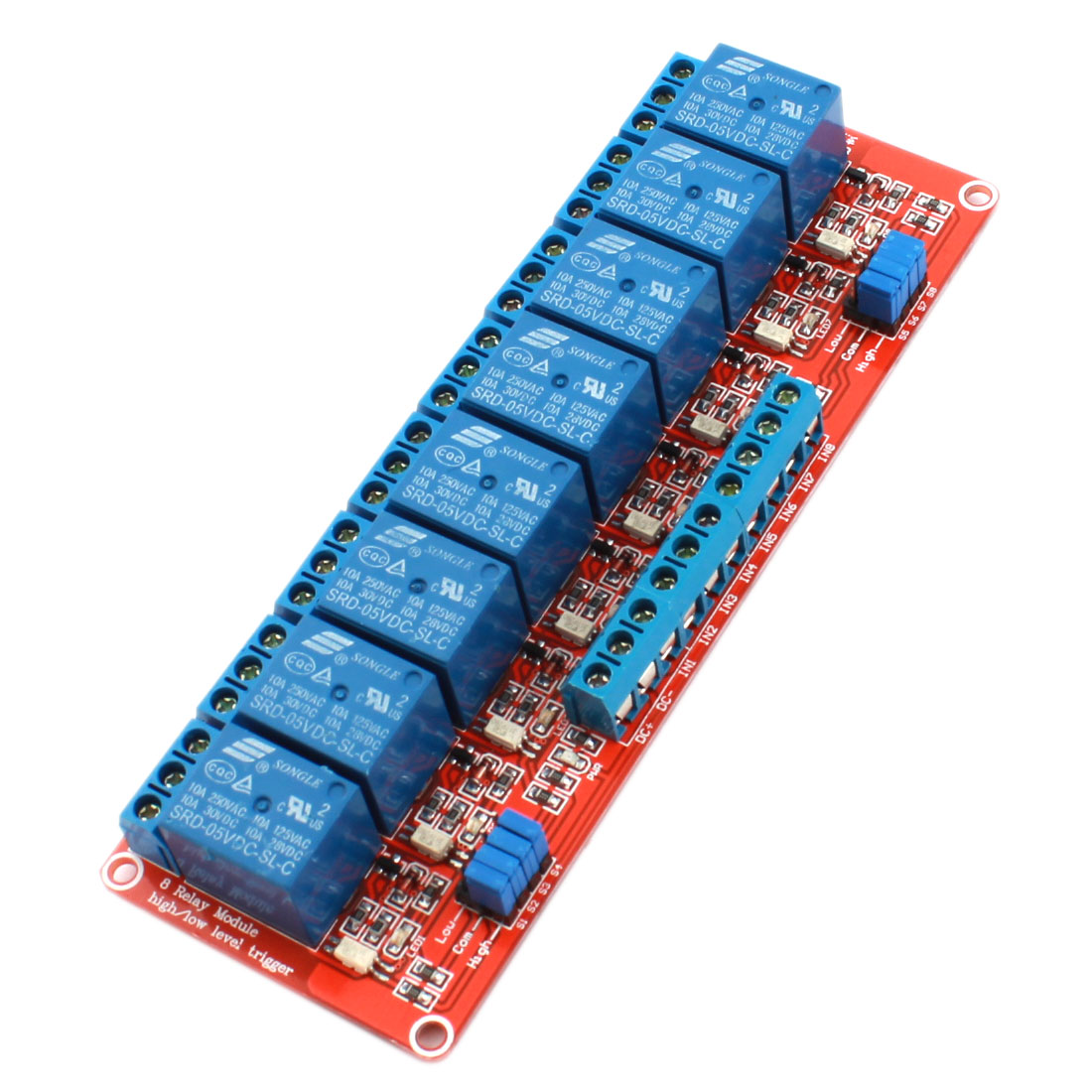

5V 8 Channel Relay High/Low Level Trigger Relay Module

5V 8 Channel Relay High/Low Level Trigger Relay Module

 บอร์ดรีเลย์ 5 โวลต์ แบบแยกอิสระ 8 ช่อง พร้อมไฟ LED แสดงผลการทำงาน โมดูลนี้สามารถทำงานได้ทั้งแบบ Active High โดยเมื่อป้อนไฟ 3-5V หรือสัญญาณ 1 ไปให้บอร์ดรีเลย์จะทำงาน หรือแบบ Active Low โดยเมื่อป้อนไฟ 0V หรือสัญญาณ 0 ไปบอร์ดจะทำงาน โดยเซตได้ที่จัมเปอร์ของรีเลย์แต่ละช่อง ช่องต่อแบบ terminal สามารถต่อสายไฟได้สะดวก

 ข้อมูล 5V 8 Channel Relay High/Low Level Trigger Relay Module

 คุณสมบัติ 5V 8 Channel Relay High/Low Level Trigger Relay Module

• using genuine quality relay module, normally open interfaces Maximum load: AC 250V / 10A, DC 30V / 1OA;
• using SMD opto isolation, driving ability, stable performance; trigger current of 5mA;
• the module voltage is 5V,
• each path block can be set high or low trigger jumper;
• fault-tolerant design, even if the control line is broken, the relay will not operate;
• power indicator (green ), 8-way relay status indicator (red)
• the interface design of human, all interfaces can be directly connected through the terminal leads, very convenient
• the module size: 141.5mm * 50mm * 18.5mm (L * W * H )
• with four fixed bolt holes, holes 3.1mm, spacing 136mm * 44.5mm

Module interface:

• DC +: then the power supply positive (voltage according to the relay requirements, 5V.9V.12V and 24V selection)
• DC -: connected to the power supply negative
• IN1-IN8: according to each way of the settings, can be high or low level control the corresponding relay pull
• Relay output:a 24-wire interface, all interfaces can be directly connected leads to user-
• NO1 - NO8: following Normally open interfaces, before closing relay vacant, after the short circuit is absorbed and COM
• COM1 - COM8: Relay common interface
• NC1 - NC8: normally closed relay interfaces, COM relay shorted engaged with the front, suction After the suspension

 High and low trigger select side:

• S1-S8 relay for the 1-way -8 high-level trigger selection
• Com and low short the corresponding relay is low trigger, com and high-side short when the high-level trigger
