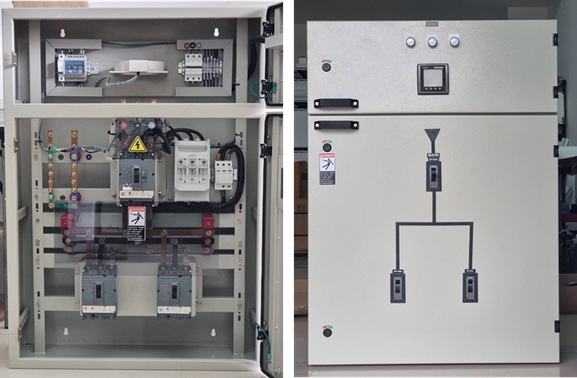

SOLAR Distribution Board MAIN 500A, 2FU Eneergy Meter, GFP function
1.1 CABINET W1700xH2100xD900 mm
- ตู้เหล็กสวิทซ์บอร์ดแบบตั้งพื้นภายนอกอาคาร
- ชุดคอนโทรล ฟิวส์ มิเตอร์ดิจิตอล DPM,SPD,Phase
-บัสบาร์ ฉนวน DIN 43671 E-CU, IEC60227, TIS11-2553
-เบรกเกอร์เมน และลูกย่อย มาตรฐาน IEC 60947-2
-ตู้เหล็กสวิทซ์บอร์ดแบบตั้งพื้นภายในอาคารมาตรฐาน
-ขนาด W1700xH2100xD900 mm
-มาตรฐาน ISO9001 :2015
1.2 MCCB Schneider
- MCCB 3P 500A CVS630F รุ่นF TM500D (350-500A) 36KA LV563305 (Main)
- MCCB 3P 200A CVS250F รุ่นF TM200D (140-200A) 36KA LV525332 (Sub main)
- MCCB 3P 300A CVS400F รุ่นF TM320D (224-320A) 36KA LV540305 SCHNEIDER (Sub main)
1.3 METERING MDB
- Digital Meter EasyLogic PM2230 (Schneider)
- Current Transformer 300/5A
- Pilot Lamp (Schneider)
- AC Fuse for pilot lamp 6 A
1.4 PROTECTION
- Suge Protection 40kA 3P TYPE2 (DAKO/SUNTREE)
- HRC Base (ENTES)
- HRC Fuse Link (PL)
- DIN300E-240VAC
- ZCT120S
- Shunt Tirp Spec LV429387 Schneider)
1.5 Busbar & Materrial
- Copper Busbar Main MCCB 3P 500AF
- Copper Busbar Neutrul 100%
- Copper Busbar Ground 50%
- Copper Busbar MCB 3P 300AF
1.6 Wiring accessories
