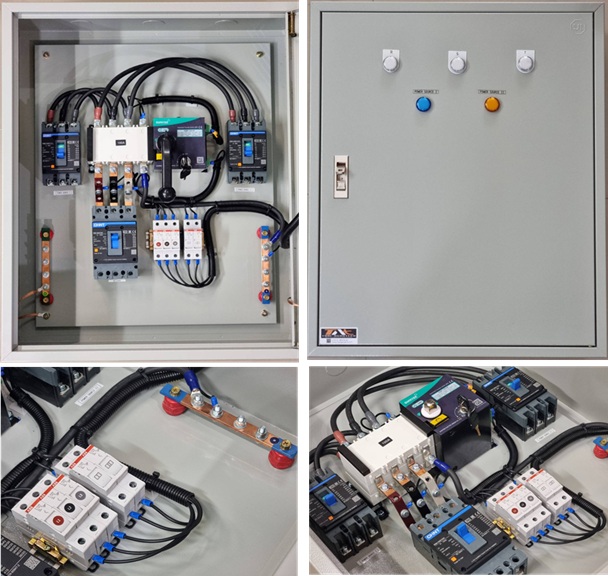

AC Switch Box 3Phase MCCB 100A, ATS 100A 4P
1.0 ตู้เหล็ก ธรรมดา เบอร์5 570x690x250mm. KBSS9005 (KJL)
- เหมาะสำหรับการนำไปใช้ติดตั้งกับวงจรไฟฟ้า
- ขนาดตู้มาตราฐาน 9ขนาด IP30 ความหนาของเหล็กมาตราฐาน 0.8-1.0mm. สีควันบุหรี่ (Epoxy Light Grey)
- ตัวตู้ผลิตจาก เหล็กแผ่นขาวคุณภาพสูง
- ออกแบบสินค้าโดยช่างวาดแบบผู้ชำนาญด้วยระบบคอมพิวเตอร์ CAD Design
- ผลิตด้วยเครื่องจักรที่ทันสมัย ควบคุมการผลิตด้วยระบบคอมพิวเตอร์ CNC
- กระบวนการพ่นสีผ่านการล้างทำความสะอาดชิ้นงานด้วยระบบฟอสเฟต
และพ่นสีด้วยระบบประจุไฟฟ้าเหนี่ยวนำ (E.D. Coating) ด้วยเตาอบที่มีอุณหภูมิสูงกว่า 200องศาเซลเซียส
บนระบบสายพานอัตโนมัติ จึงทำให้แข็งแรง ทนทาน ป้องกันการขูดขีดได้ดีกว่า
- สินค้าได้รับการรับรองมาตราฐานสากล ISO 2008:9001
1.1 AC HYBRID Section:
- AC MCCB 3P 100A 400V NXM-125S/25kA/3300 3P 25kA (CHinT) -BACKUP LOAD
- AC MCCB 3P 100A 400V NXM-125S/25kA/3300 3P 25kA (CHinT) MAIN GRID/INVT
- Automatic transfer switch 4P 100A ATS Three Phase (SUNTREE)
* ATS รุ่น SQ8P-100/4P, (Suntree)
* Type. ATS : Automatic transfer switch
* Controling : AC 4P
* Rated current : 100A
* Phase : Three Phase
1.2 Monitoring :
- Pilot Lamp (สีขาว)
- Pilot Lamp (AtS status)
- AC FUSE HOLDER (ABB) -Pilotlamp-smartmeter
- AC Fuse for pilot lamp 2A
1.3 Wiring ACC:
- THW. 35 Sq.mm. (Brown) (Black (L1 Marker) ) (YAZAKI)
- THW. 35 Sq.mm. (Black)(Black (L2 Marker) ) (YAZAKI)
- THW. 35 Sq.mm. (Grey) (Black (L3 Marker) ) (YAZAKI)
- THW. 35 Sq.mm. (Blue) (Black (N Marker) ) (YAZAKI)
- GND Bar
- N Bar
