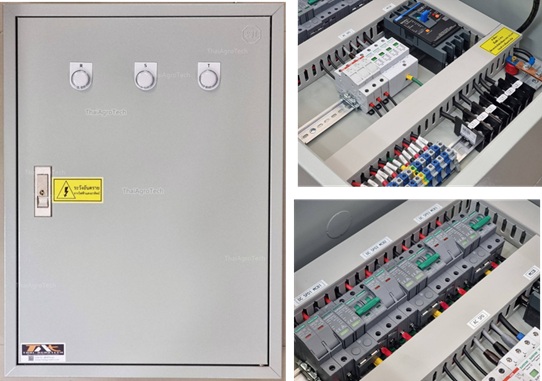

ตู้ AC-DC Combiner box 40Kw แบบ 6 String DC 800V, 3Phase
สำหรับระบบโซล่าเซลล์ออนกริดขนาด 40 กิโลวัตต์ 3 เฟส
1.0 Spec ตู้เหล็ก ธรรมดา เบอร์7 640x920x250 KBSS9007 KJL
- เหมาะสำหรับการนำไปใช้ติดตั้งกับวงจรไฟฟ้า
- ขนาดตู้มาตราฐาน 9ขนาด IP30 ความหนาของเหล็กมาตราฐาน 0.8-1.0mm. สีควันบุหรี่ (Epoxy Light Grey)
- ตัวตู้ผลิตจาก เหล็กแผ่นขาวคุณภาพสูง
- ออกแบบสินค้าโดยช่างวาดแบบผู้ชำนาญด้วยระบบคอมพิวเตอร์ CAD Design
- ผลิตด้วยเครื่องจักรที่ทันสมัย ควบคุมการผลิตด้วยระบบคอมพิวเตอร์ CNC
- กระบวนการพ่นสีผ่านการล้างทำความสะอาดชิ้นงานด้วยระบบฟอสเฟต
และพ่นสีด้วยระบบประจุไฟฟ้าเหนี่ยวนำ (E.D. Coating) ด้วยเตาอบที่มีอุณหภูมิสูงกว่า 200องศาเซลเซียส
บนระบบสายพานอัตโนมัติ จึงทำให้แข็งแรง ทนทาน ป้องกันการขูดขีดได้ดีกว่า
- สินค้าได้รับการรับรองมาตราฐานสากล ISO 2008:9001
1.1 DC Section:
- DC Breaker 2P 20A 800V Solar Mini Circuit Breaker (SUNTREE)
- SUP2H-PV DC SPD 800V 2P 20-40KA (Suntree)
- DC FUSE HOLDER (Suntree)
- DC FUSE Link 1000V/20A (Suntree)
1.2 DC MCCB BATTER:
- เบรคเกอร์ LWM1-250PV DC MCCB 500V , 250A
1.3 AC ONGRID Section:
- RCBO-MCCB 100A 3P AC Residual Current Circuit Breaker with Overcurrent Protection (ChinT) MAIN ONGRID
- AC SPD, 4P (Uc275V/ In 20Ka/ Imax 40Ka) (Suntree)
1.4 Monitoring :
- Pilot Lamp (สีขาว)
- AC FUSE HOLDER (ABB) -Pilotlamp-smartmeter
- AC Fuse for pilot lamp 2A
1.5 Wiring ACC: (เว้นช่องพร้อมสายสำหรับกันย้อน)
- THW. 25 Sq.mm. (Brown) (Black (L1 Marker) ) (YAZAKI)
- THW. 25 Sq.mm. (Black)(Black (L2 Marker) ) (YAZAKI)
- THW. 25 Sq.mm. (Grey) (Black (L3 Marker) ) (YAZAKI)
- THW. 25 Sq.mm. (Blue) (Black (N Marker) ) (YAZAKI)
- THW. 10 Sq.mm. Ground. Ac cable (YAZAKI)
- PV Cable PV1-F 4 Sq.mm. red Dc cable (LINK)
- PV Cable PV1-F 4 Sq.mm. black Dc cable (LINK)
- WIRE DUCT 40x40mm
- Wiring accessories
- AC Terminal 125A
- DC Therminal HV 56A, 800V
- Grounding Bus-Bar 8 Slots, hole Size 6 Mm
- GND Bar
