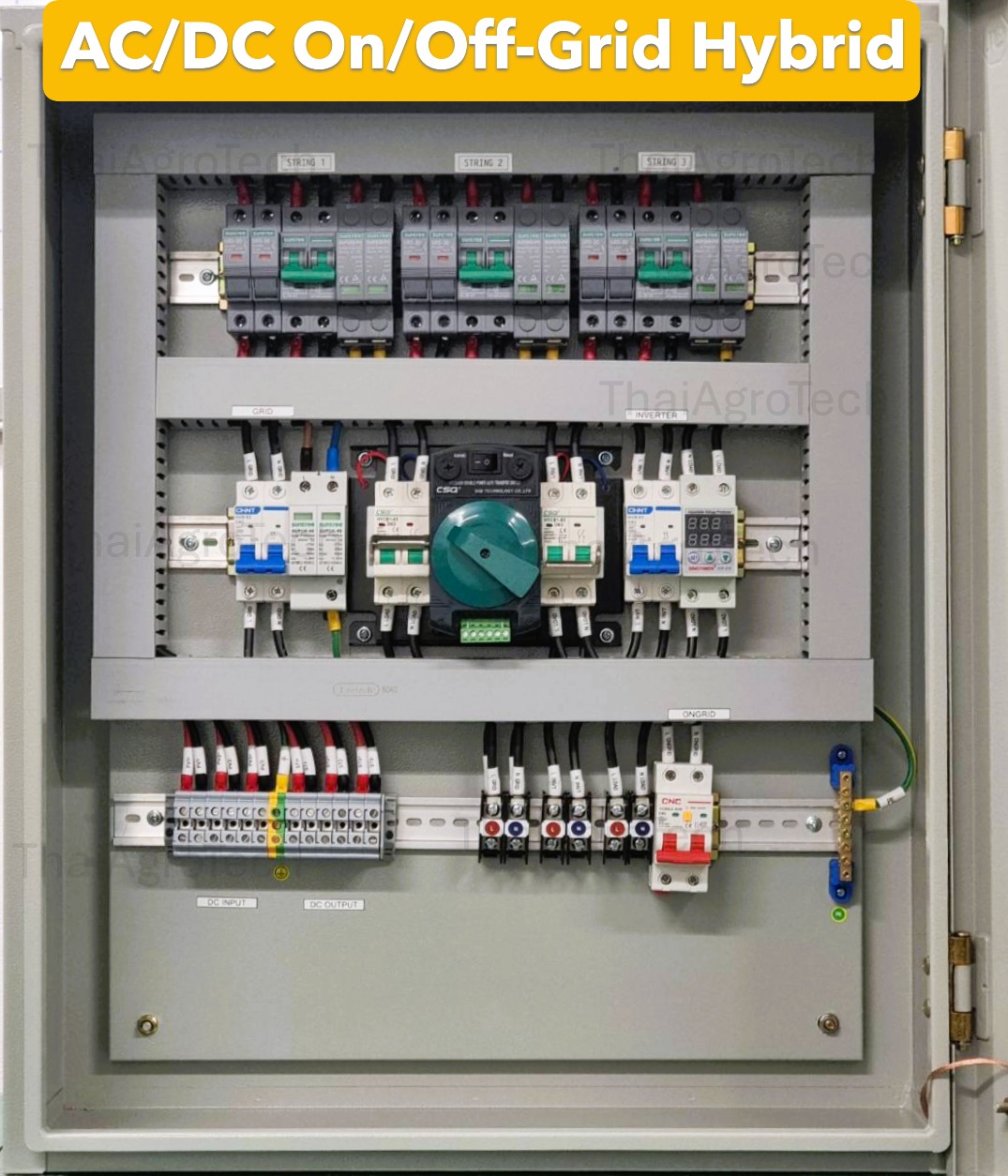

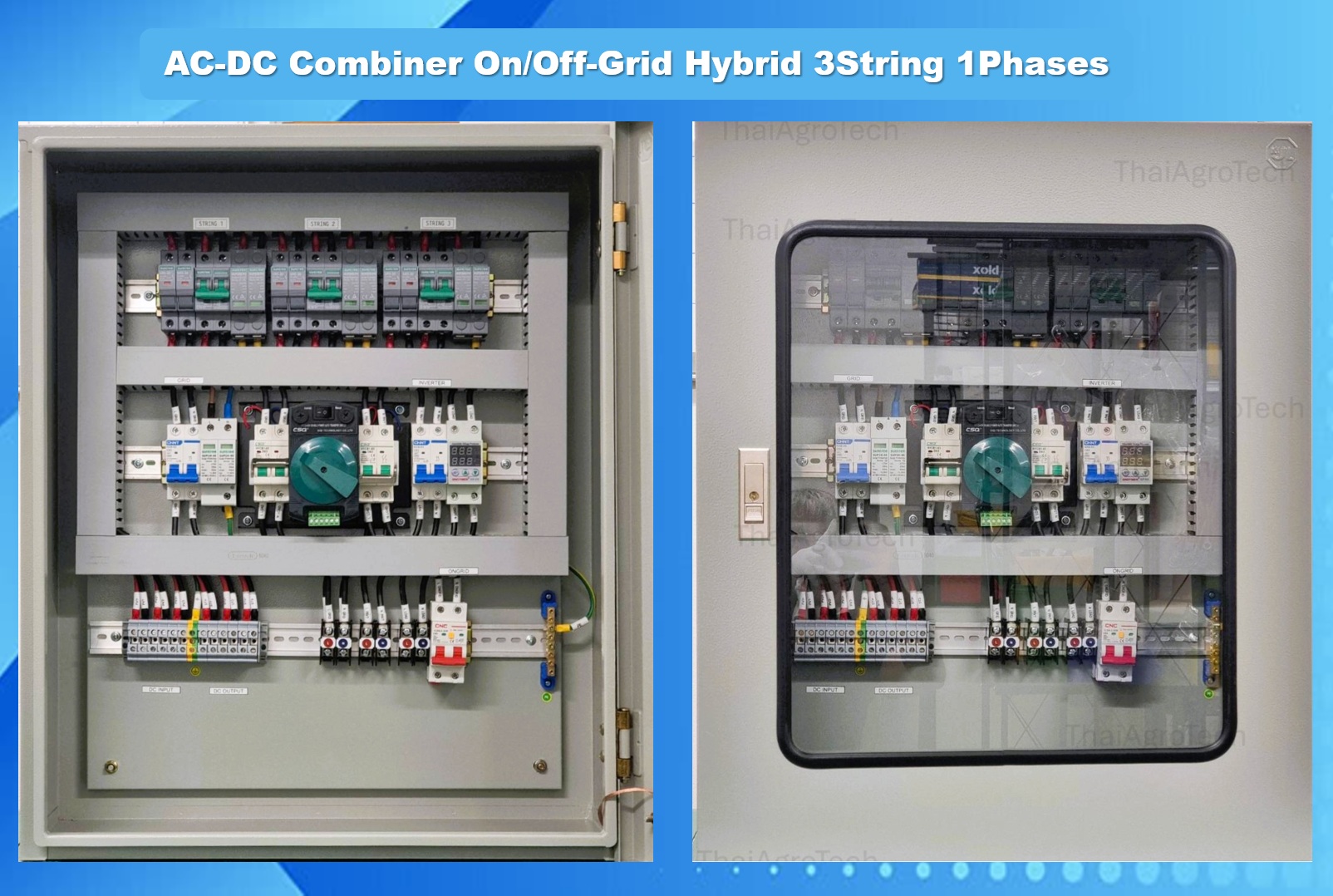

ตู้ไฟ ตู้คอมบายเนอร์ สำหรับระบบโซล่าเซลล์แบบ ออนออฟกริดไฮบริด 3สตริง 1เฟส AC-DC Combiner On/Off-Grid Hybrid 3 String 1Phases

ตู้ AC-DC Combiner box 10, 15, 20Kw แบบ 3 String DC 800V, 1Phase

สำหรับระบบโซล่าเซลล์ออนกริดขนาด 10, 15, 20 กิโลวัตต์ 1 เฟส

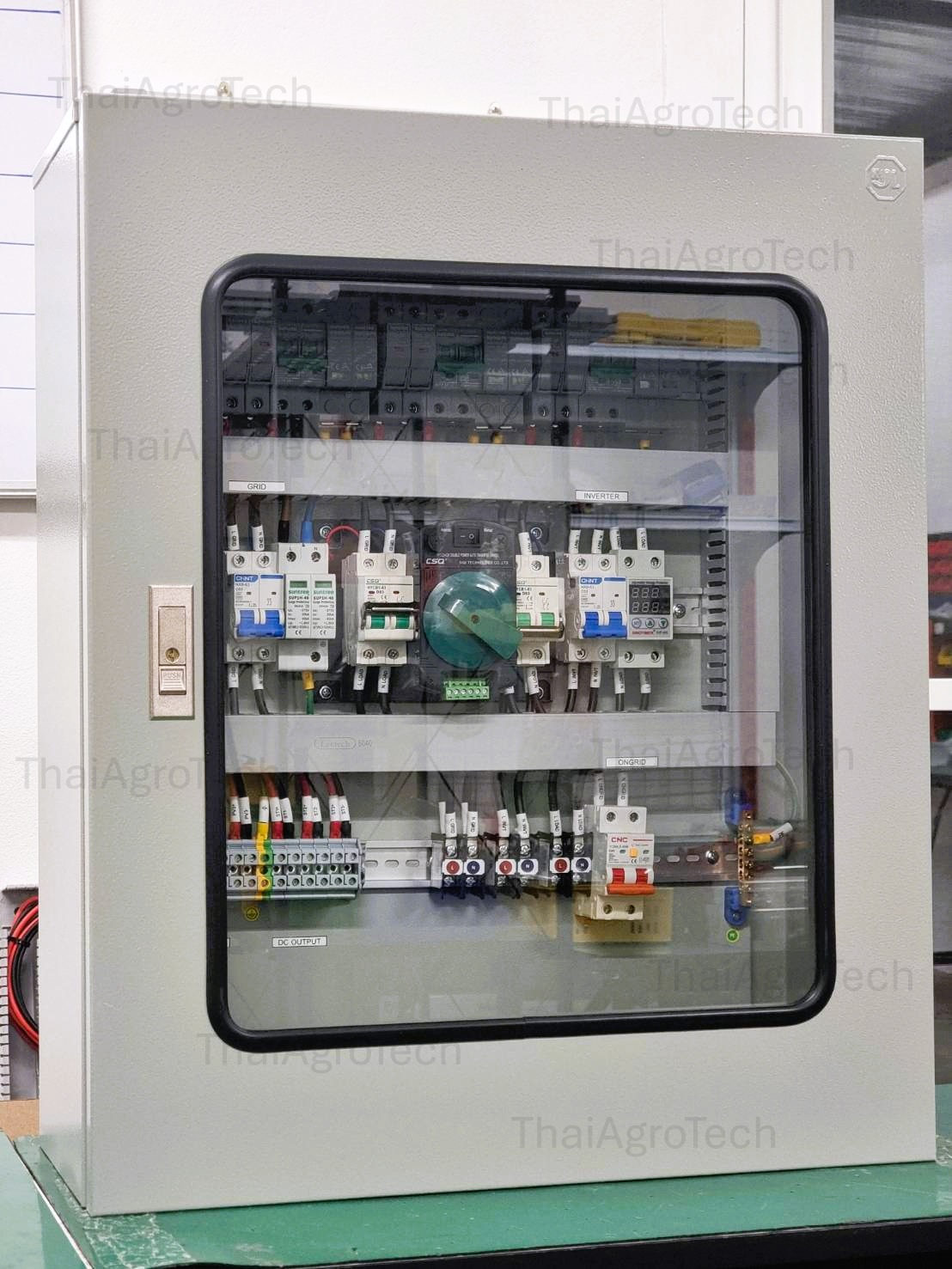

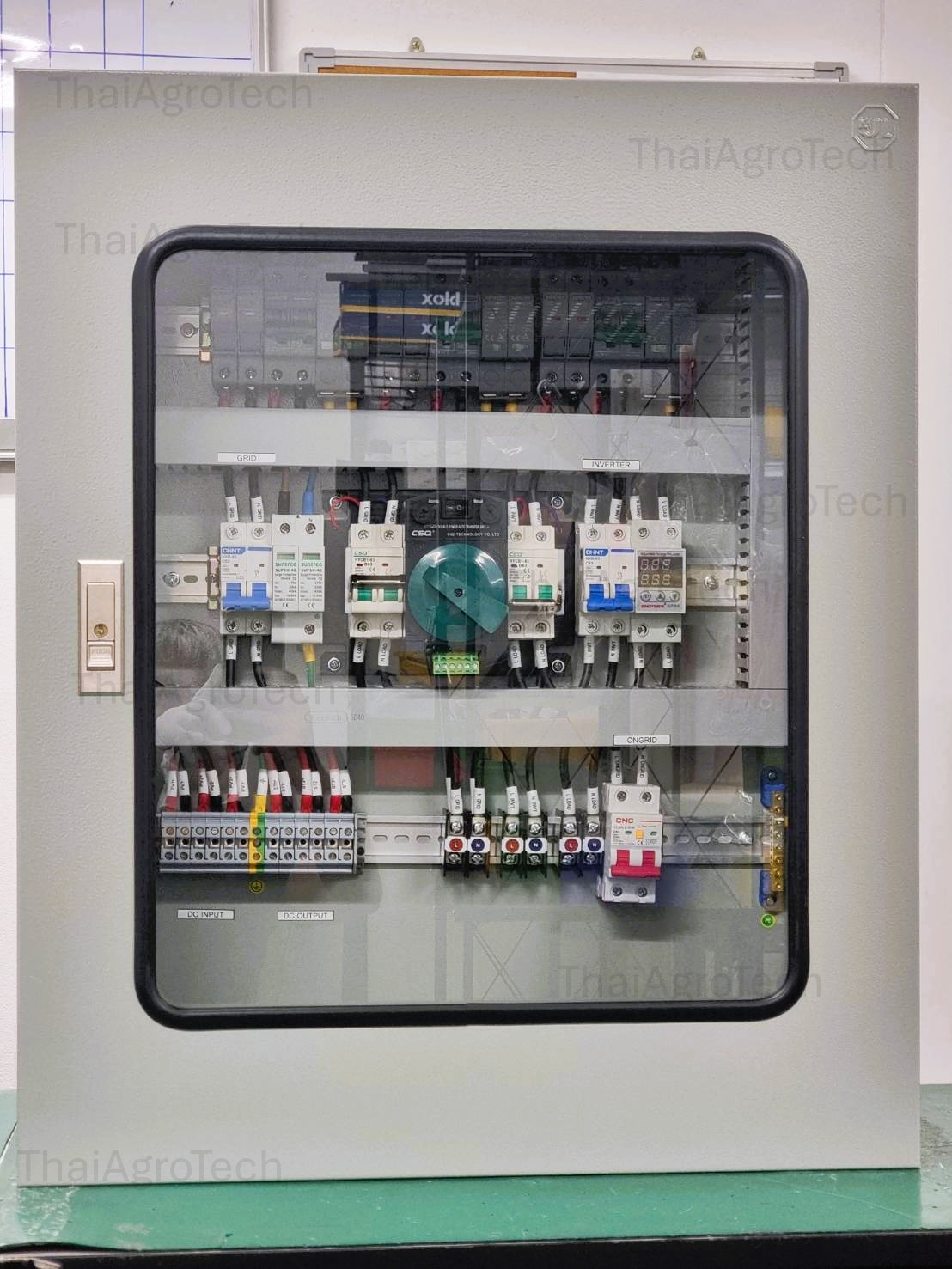

1.0 Spec ตู้ไฟกันน้ำแบบไม่มีหลังคา ฝา 1 ชั้น (ฝากระจก) ขนาด 570x690x250มม. รุ่น KBSA (KJL)

- ผลิตจากเหล็กแผ่นขาวคุณภาพสูง หนา 0.8-1.0 mm. กันฝุ่นกันน้ำ IP44

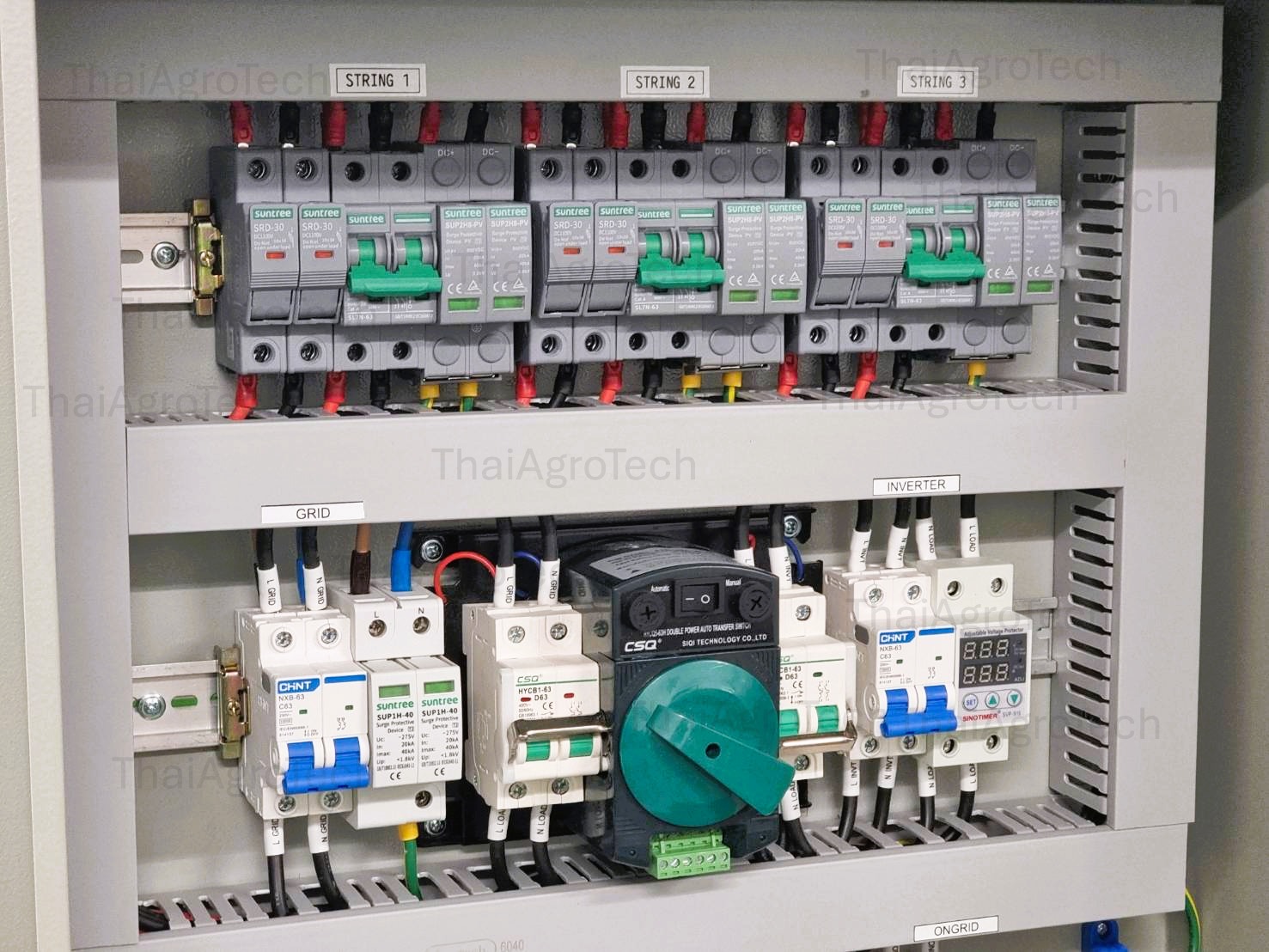

1.1 DC Section:

- DC Breaker 2P 20A 800V Solar Mini Circuit Breaker (SUNTREE)

- SUP2H-PV DC SPD 800V 2P 20-40KA (Suntree)

- DC FUSE HOLDER (Suntree)

- DC FUSE Link 1000V/20A (Suntree)

1.3 AC ONGRID Section:

- AC RCBO -2P 63A (CNC/CHINT) x 1ea

- AC MCB -2P 63A (CNC/CHINT) x 3ea

- AC SPD (Uc275V/ In 20Ka/ Imax 40Ka) (Suntree)

- SVP-916 Adjustable Voltage Surge Protector Relay Limit Current Protection

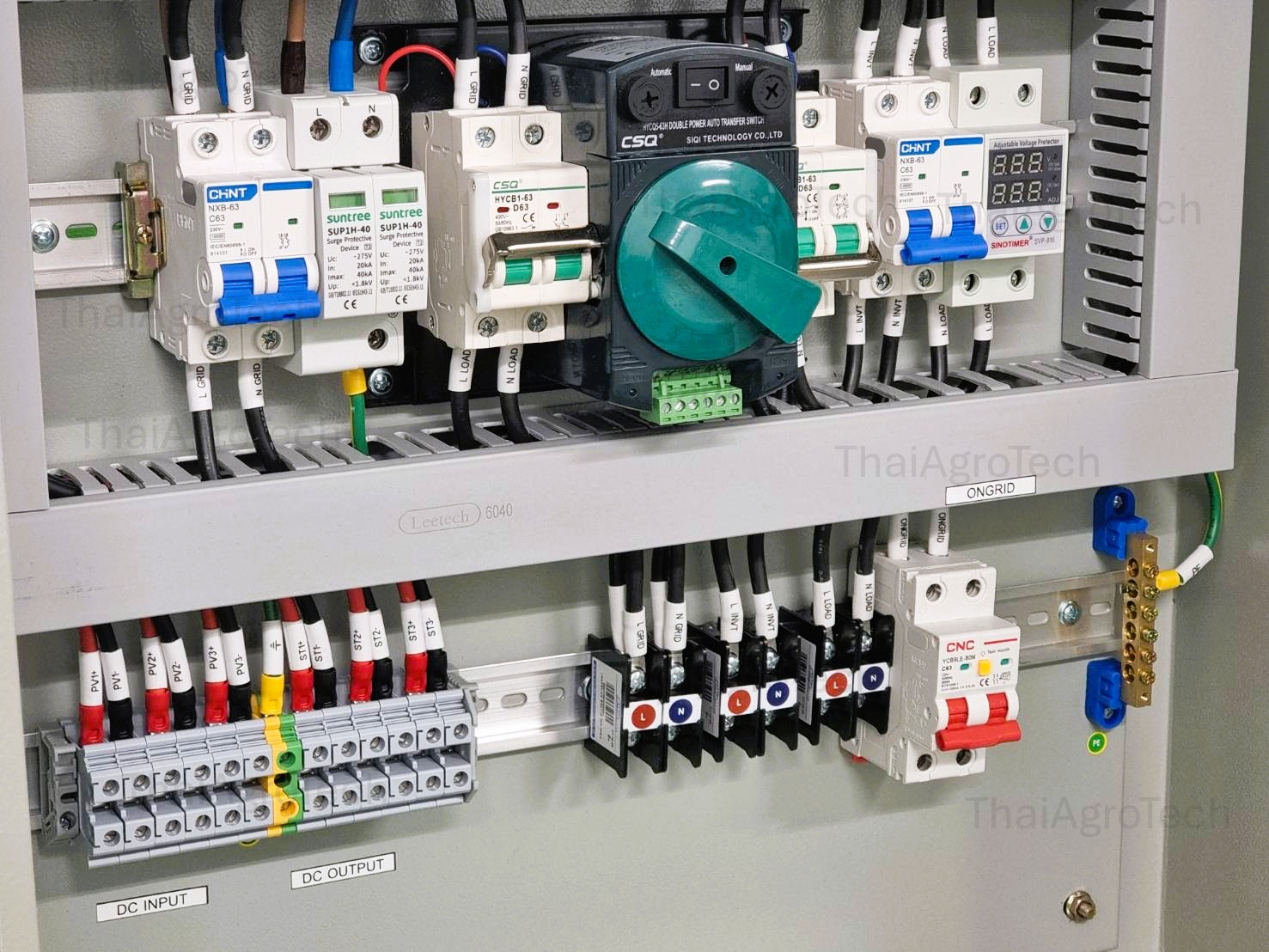

1.4 AC HYBRID Section:

- ATS สลับไฟ ATS Automatic Dual Power Transfer Switch 63A 2P 220V เอทีเอสสลับไฟอัตโนมัติ (CSQ)

- AC MCCB 80A โมลเคสเซอร์กิตเบรกเกอร์ รุ่น NXM-125S/2300 2P 25kA (CHINT)

- AC MCB 80A, 10KA 2P (CNC)

1.5 Wiring ACC: (เว้นช่องพร้อมสายสำหรับกันย้อน)

- AC Therminal 97A

- DC Therminal Blok HV 60A

- Wiring accessories

- N Bar

- GND Bar

- WIRE DUCT 40x40mm

- THW 16 Sq.mm. brown Ac cable (BCC/YAZAKI)
