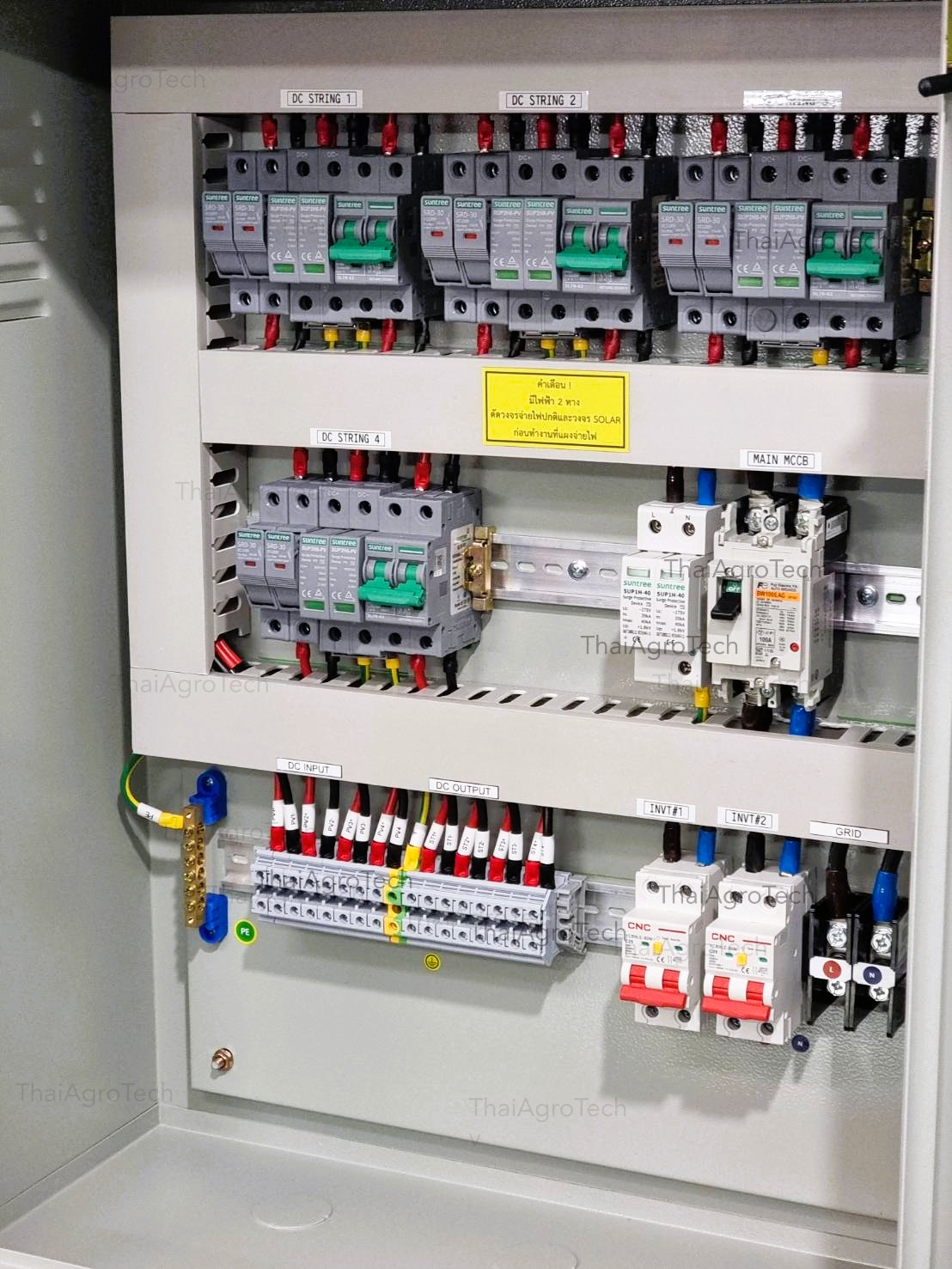

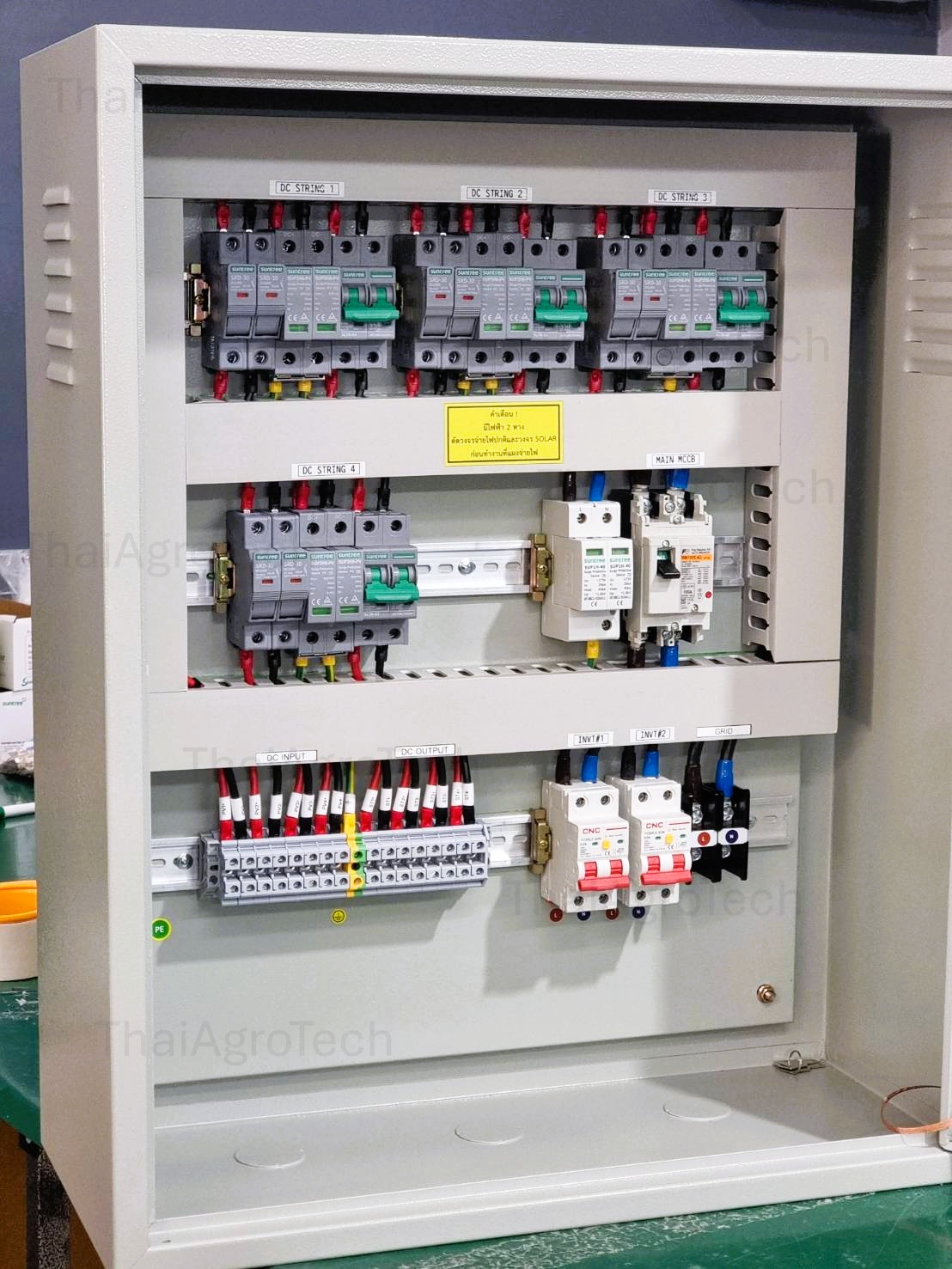

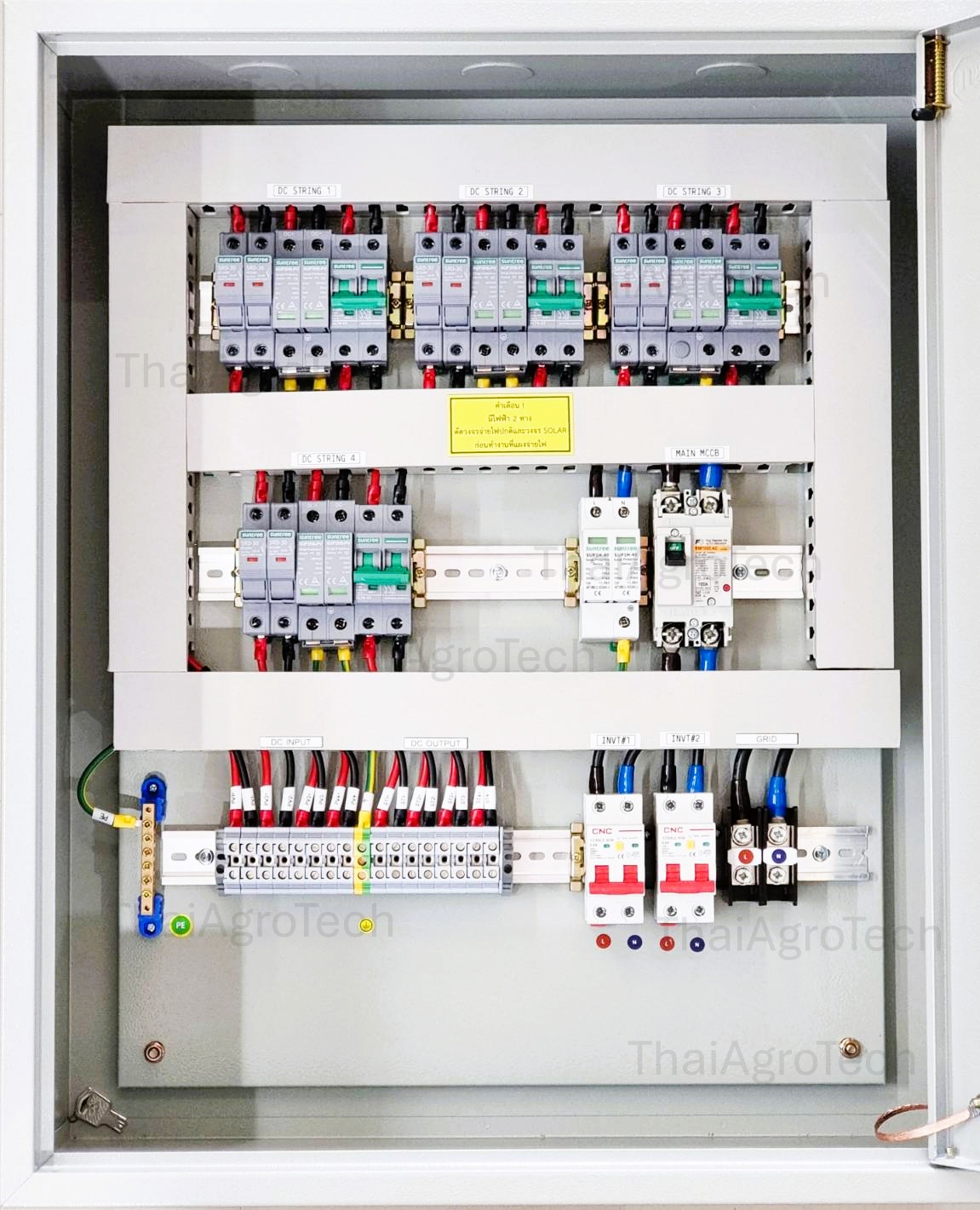

ตู้ AC-DC Combiner box 5/10Kw + 5/10Kw แบบ 4 String DC 800V, 1Phase สำหรับระบบโซล่าเซลล์ออนกริดขนาด 5/10+5/10 กิโลวัตต์ 1 เฟส
🌟 สุดยอดความปลอดภัยสำหรับระบบโซล่าร์เซลล์ของคุณ! 🌟
ตู้ AC/DC Commander Box 4 สตริง: พลังคู่ ปลอดภัยกว่า!
ขอแนะนำ ตู้ AC/DC Commander Box ที่ออกแบบมาเพื่อรองรับงานติดตั้งระบบโซล่าร์เซลล์ (Solar Rooftop) ขนาดใหญ่ขึ้น โดยเฉพาะอย่างยิ่งสำหรับ อินเวอร์เตอร์ (Inverter) ขนาด 5 ถึง 10 กิโลวัตต์ จำนวน 2 ตัว ที่ต่อร่วมกัน!
💡 การใช้งาน (Application)
ตู้คอมบายเนอร์รุ่นนี้เป็นหัวใจสำคัญในการรวมและปกป้องระบบโซล่าร์เซลล์ของคุณ:
รวมสาย DC: ทำหน้าที่รวมกระแสไฟฟ้ากระแสตรง (DC) ที่มาจากแผงโซล่าเซลล์ 4 สตริง (String) เข้าด้วยกันก่อนส่งไปยังอินเวอร์เตอร์ทั้งสองตัว
ระบบคู่ประสิทธิภาพสูง: เหมาะสำหรับระบบที่ใช้ อินเวอร์เตอร์ 1 เฟส (1 Phase) ขนาด 5kW หรือ 10kW จำนวน 2 ตัวที่ทำงานร่วมกัน ซึ่งช่วยให้คุณขยายกำลังผลิตรวมได้ถึง 10-20 กิโลวัตต์ (ขึ้นอยู่กับขนาดอินเวอร์เตอร์ที่ใช้)
แรงดันสูง DC 800V: รองรับแรงดันไฟฟ้ากระแสตรงสูงสุดถึง 800 โวลต์ ซึ่งเหมาะสำหรับแผงโซล่าเซลล์รุ่นใหม่ที่ต้องการต่ออนุกรมแผงได้มากขึ้น เพื่อเพิ่มประสิทธิภาพในการผลิตพลังงาน
✨ จุดเด่นและคุณสมบัติเด่น (Key Features)
🛡️ ความปลอดภัยครบวงจร: เป็นตู้ที่ติดตั้งอุปกรณ์ป้องกันกระแสไฟฟ้าทั้งฝั่ง AC และ DC ไว้ในตู้เดียว ทำให้ง่ายต่อการติดตั้งและบำรุงรักษา อุปกรณ์ป้องกันที่สำคัญอาจรวมถึง:
DC Breaker/Switch: สำหรับตัดไฟ DC จากแผงโซล่าเซลล์เพื่อความปลอดภัยในการบำรุงรักษา
DC/AC Surge Protection Device (SPD): อุปกรณ์ป้องกันฟ้าผ่าและไฟกระชากทั้งฝั่ง DC และ AC
AC Breaker/RCBO: สำหรับตัดกระแสไฟฟ้ากระแสสลับ (AC) และป้องกันไฟดูด/ไฟรั่ว (กรณีมี RCBO) ก่อนเข้าสู่ระบบไฟฟ้าภายในบ้าน
💪 รองรับ 4 สตริง: การมี 4 สตริง (4 String) ทำให้คุณสามารถต่อสายแผงโซล่าเซลล์ได้ยืดหยุ่นและเหมาะสมกับจำนวนแผงที่ติดตั้งบนหลังคา
🌧️ ติดตั้งภายนอกอาคารได้: ตัวตู้ผลิตจากวัสดุที่แข็งแรง ทนทานต่อสภาพอากาศ กันน้ำและกันฝุ่น ทำให้มั่นใจได้ว่าอุปกรณ์ภายในจะปลอดภัย ** ตู้กันน้ำแบบมีหลังคาสามารถแจ้งปรับเหลี่ยนได้ก่อนสั่งสินค้านะค่ะ
⚡ ลดความซับซ้อน: ช่วยให้การเดินสายและจัดระเบียบสายไฟฟ้าจากแผงโซล่าเซลล์และอินเวอร์เตอร์เป็นระเบียบ เรียบร้อย และปลอดภัยตามมาตรฐาน
มั่นใจได้ในประสิทธิภาพและความปลอดภัยสูงสุดสำหรับระบบโซล่าร์เซลล์ขนาด 10-20 กิโลวัตต์ของคุณด้วยตู้ AC/DC Commander Box รุ่นนี้!
== ประกอบด้วย ==
1.0 Spec ตู้เหล็ก ธรรมดา เบอร์5 570x690x250mm. KBSS9005 KJL

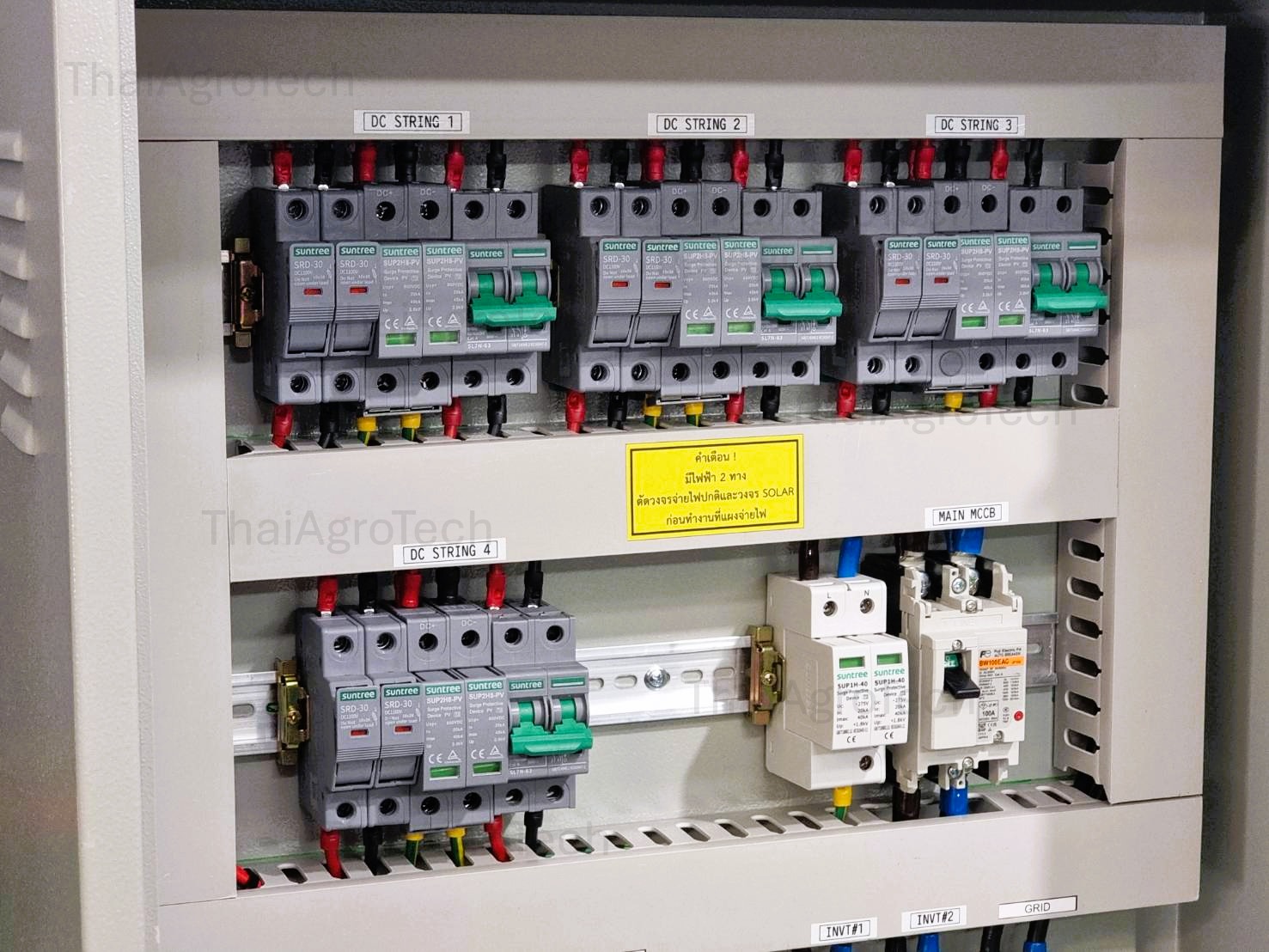

1.1 DC Section:
- DC Breaker 2P 20A, 25A 800V Solar Mini Circuit Breaker (SUNTREE)
- SUP2H-PV DC SPD 800V 2P 20-40KA (Suntree)
- DC FUSE HOLDER (Suntree)
- DC FUSE Link 1000V/20A, 25A (Suntree)

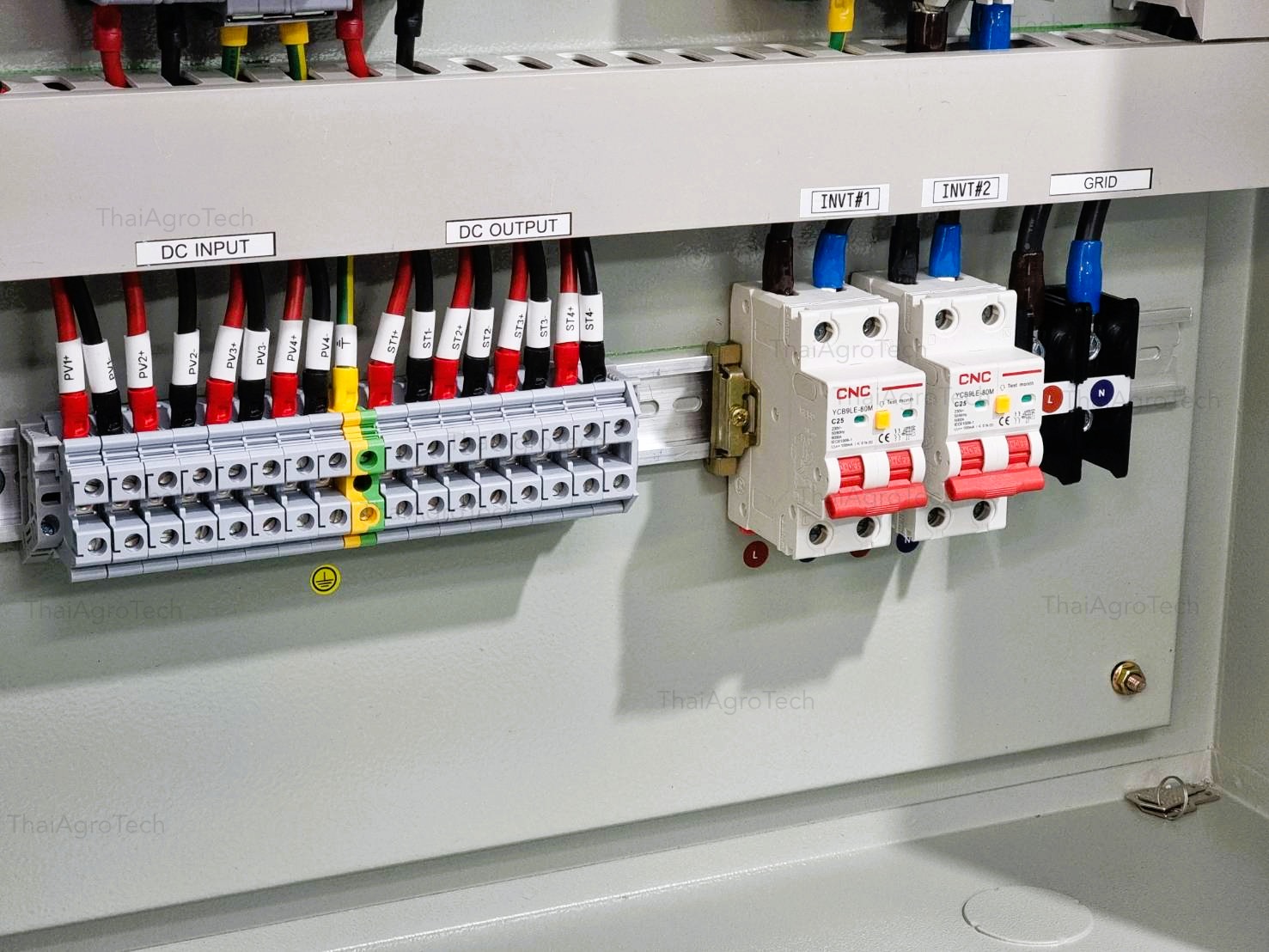

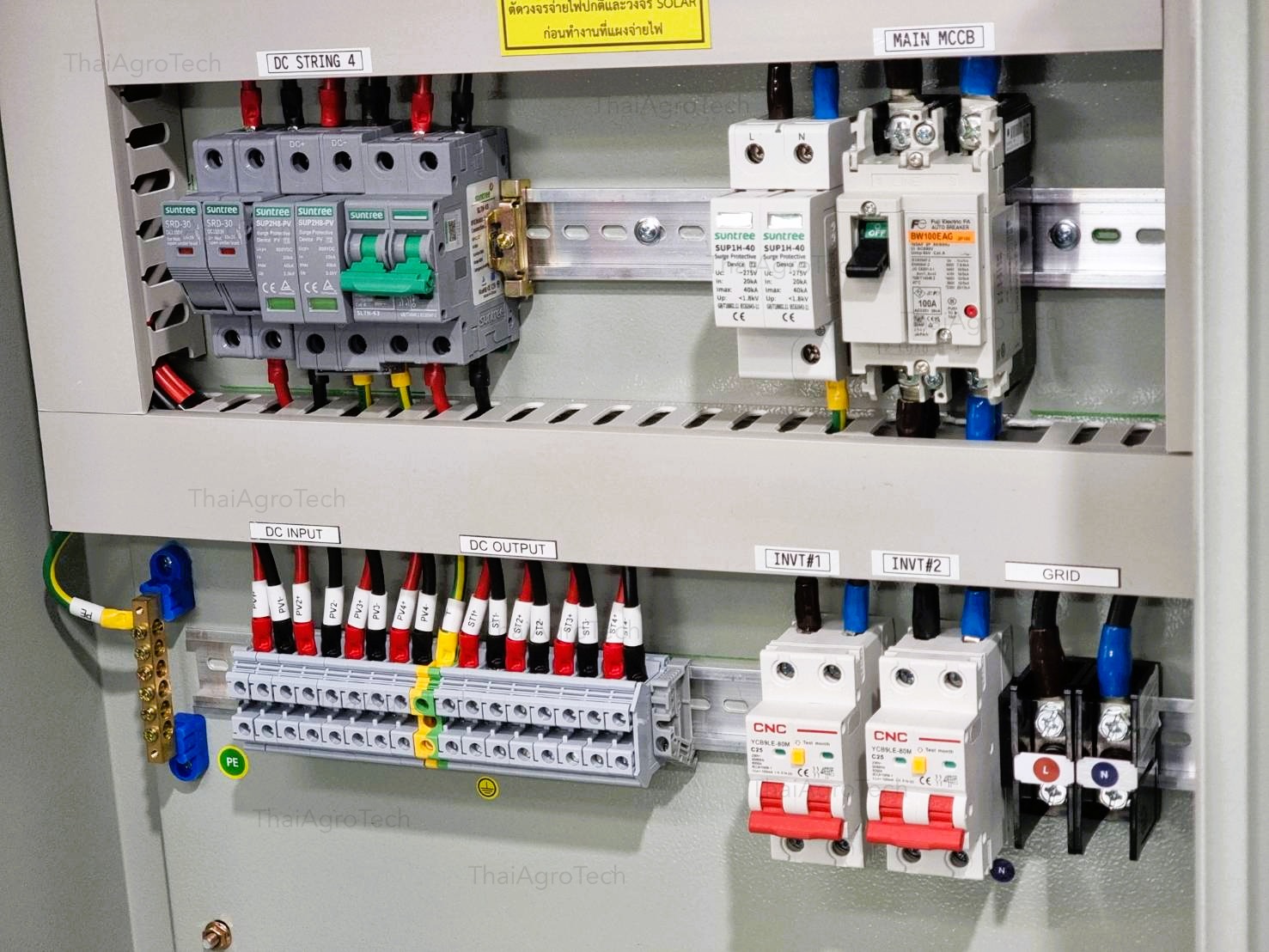

1.2 AC Section:
- AC MCCB BW100EAG-CE 2P 100A , Main Breaker (FUJI)
- AC RCBO 50A 2P In100mA, AC Residual Current Circuit Breaker with Overcurrent Protection (CNC) x 2ea
- AC SPD, 2P (Uc275V/ In 20Ka/ Imax 40Ka) (Suntree)
1.3 Wiring ACC: (เว้นช่องพร้อมสายสำหรับกันย้อน)
- AC Therminal 95A
- DC Therminal Blok HV 60A
- Wiring accessories
- N Bar
- GND Bar
- WIRE DUCT 40x40mm
- THW 10-16 Sq.mm. brown Ac cable (YAZAKI)
- THW 10-16 Sq.mm. blue Ac cable (YAZAKI)
- THW 6 Sq.mm. VSF-Ground. Ac cable (YAZAKI)
- 4-6 Sq.mm. red Dc cable (LINK)
- 4-6 Sq.mm. black Dc cable (LINK)
