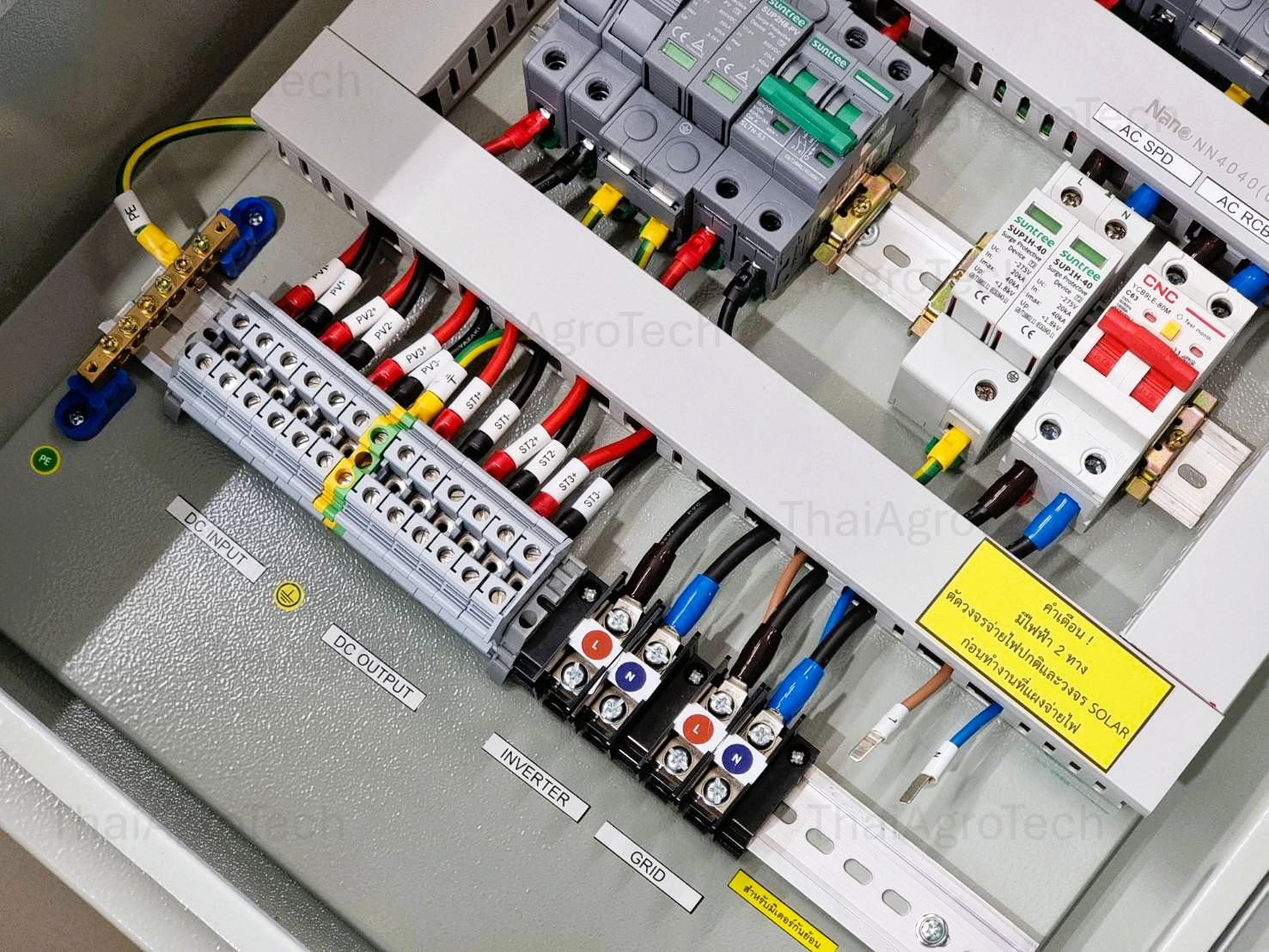

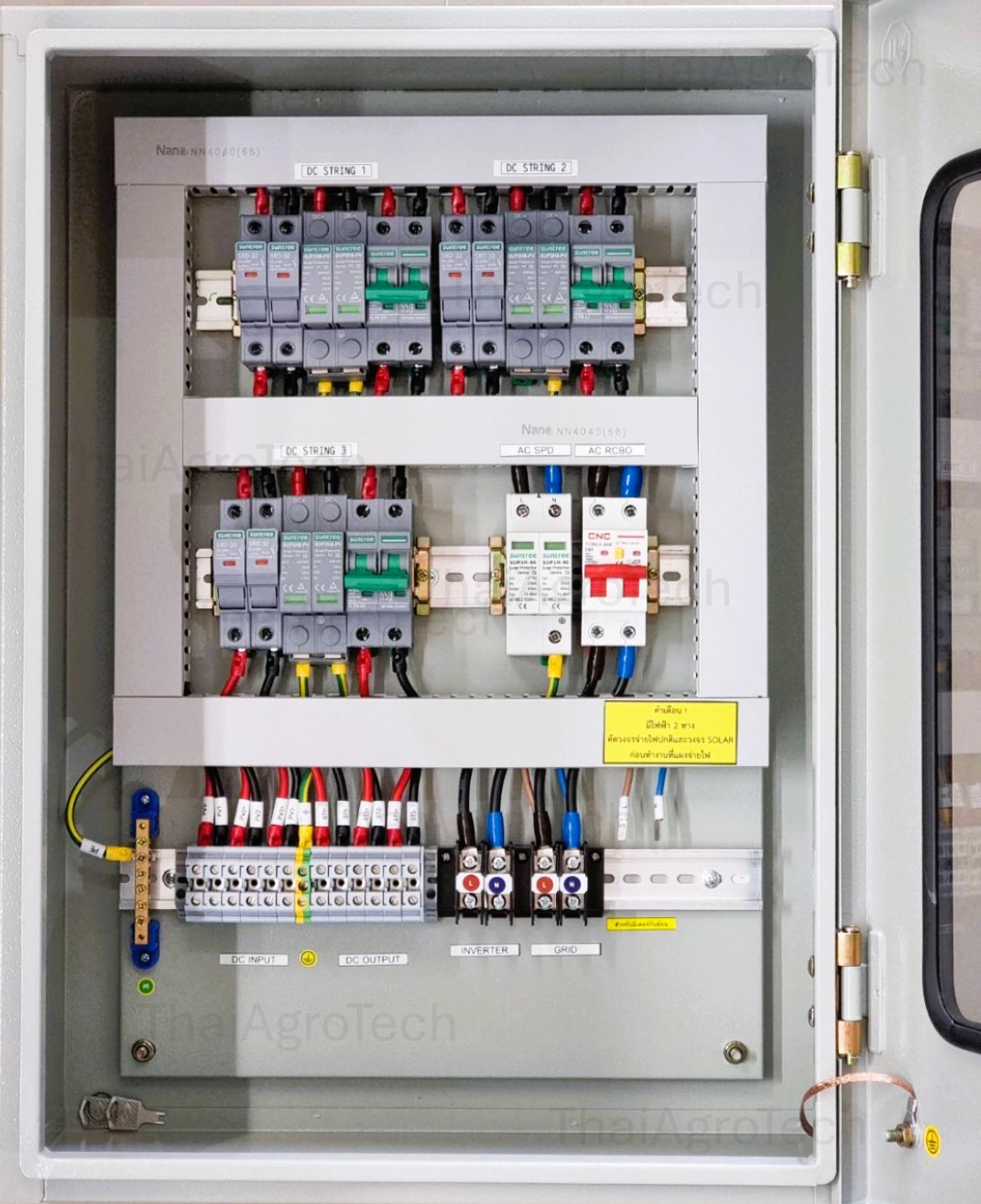

ตู้คอมบายเนอร์ สำหรับระบบโซล่าเซลล์ AC-DC combiner box 3string ขนาด 10-20kw 1phase ongrid system

ประกอบด้วย

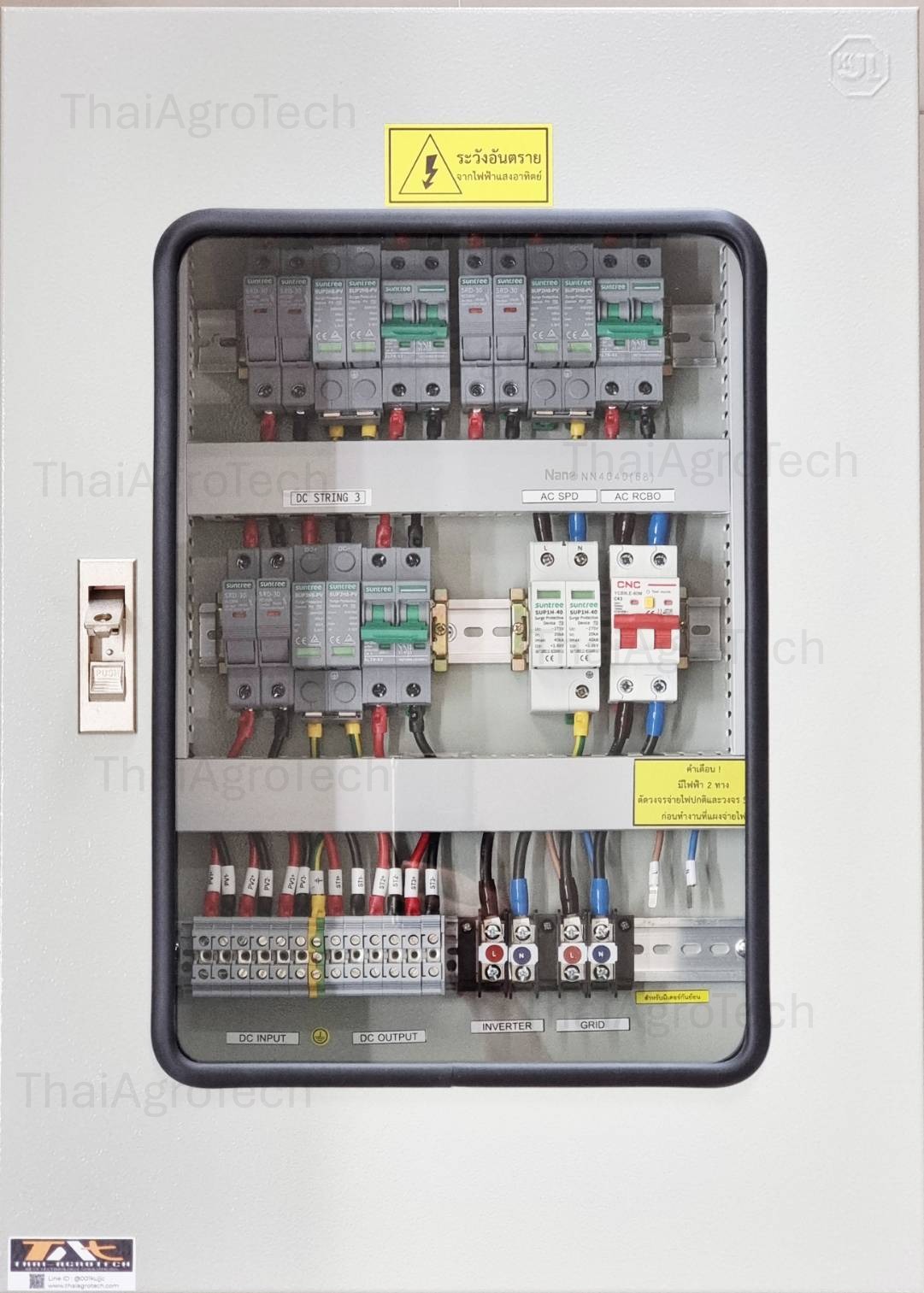

- Spec ตู้ไฟกันน้ำแบบไม่มีหลังคา ฝา 1 ชั้น (ฝากระจก) ขนาด 440x610x230 mm. KBSA04 (KJL) - ผลิตจากเหล็กแผ่นขาวคุณภาพสูง หนา 0.8-1.0 mm. กันฝุ่นกันน้ำ IP44

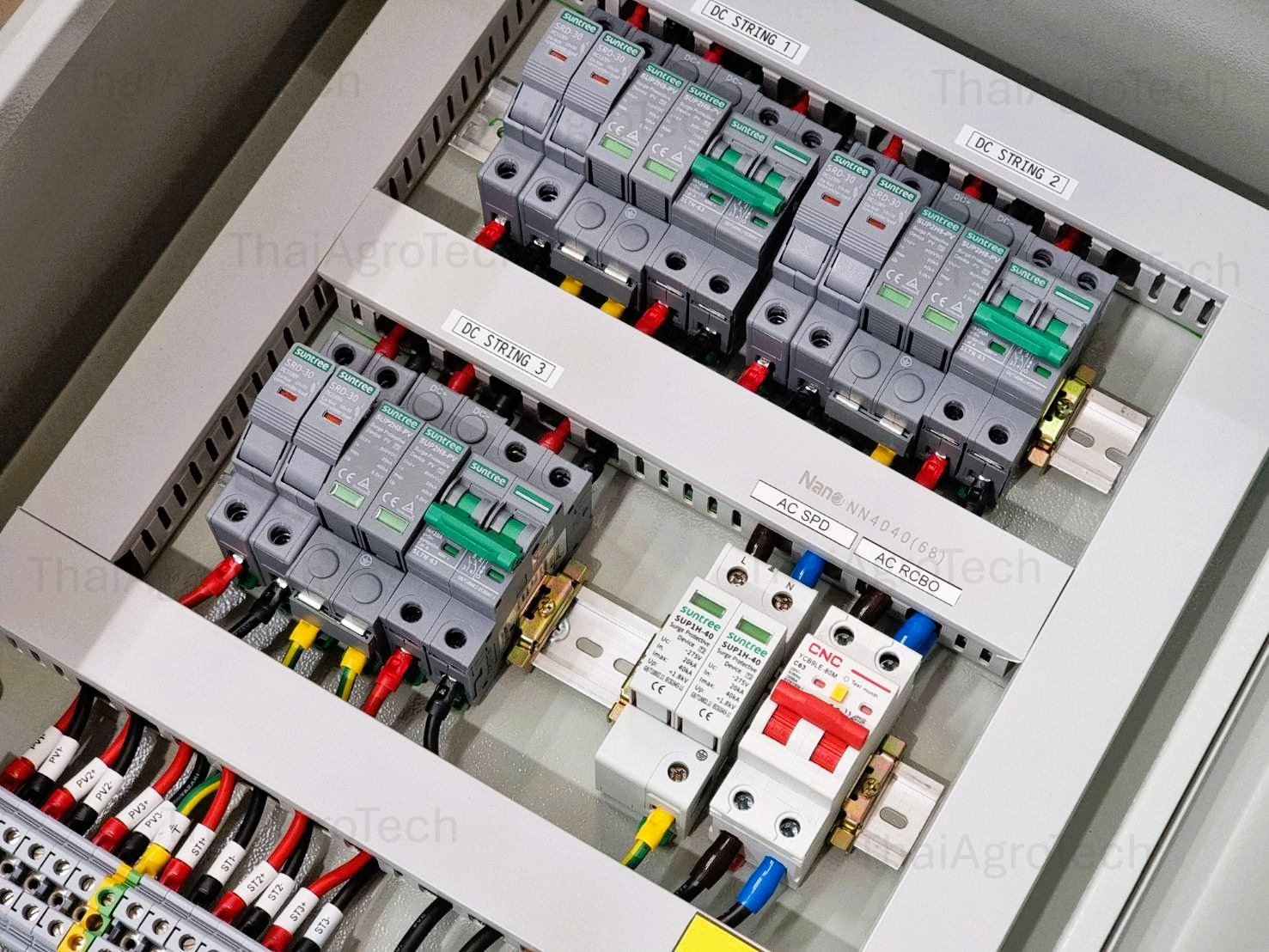

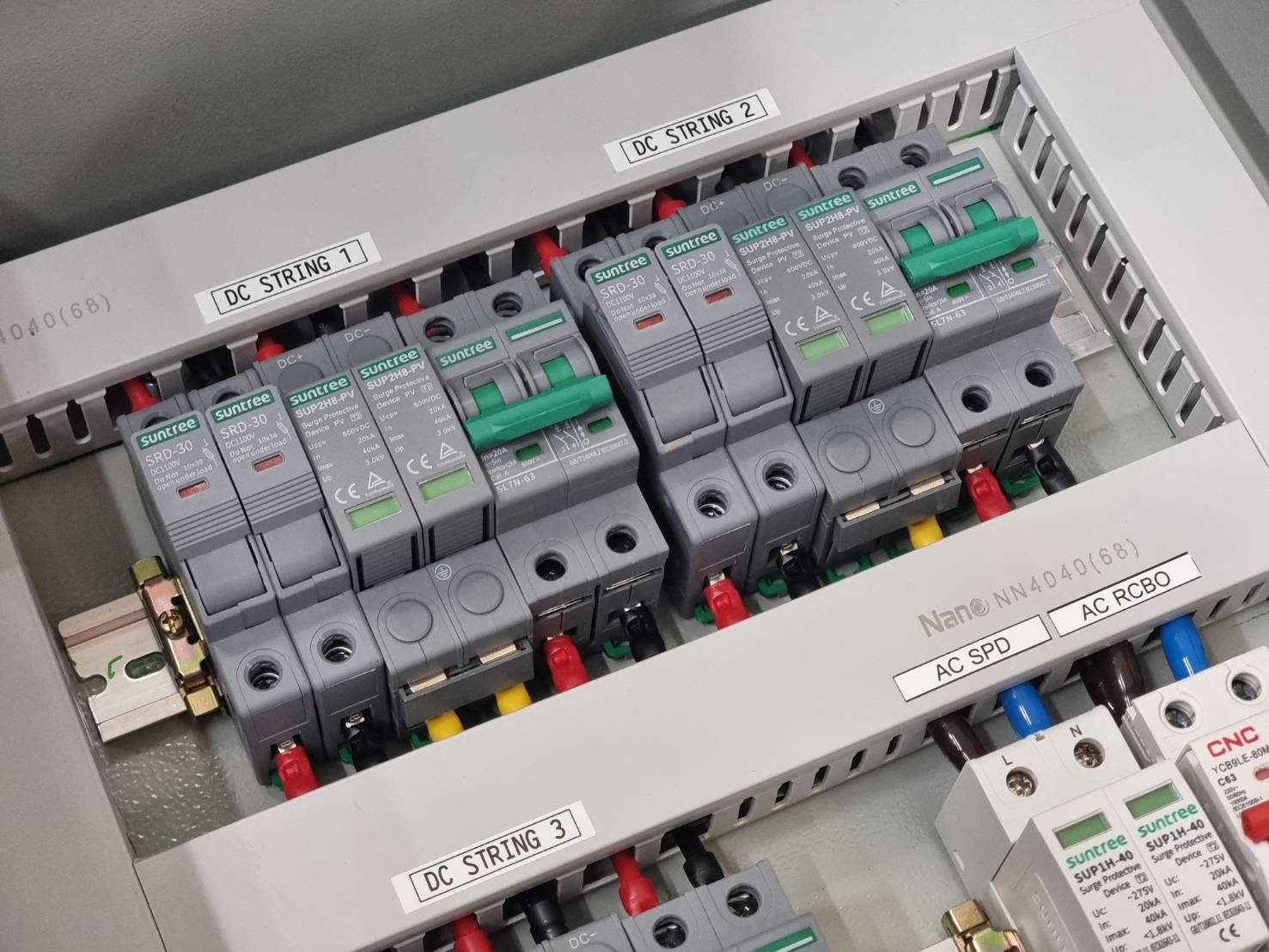

1.1 DC Section:

• • DC Breaker 2P 20A, 25A 800V Solar Mini Circuit Breaker (SUNTREE) * สามารถเลือกขนาดที่เหมาะสำหรับการใช้งานได้
    DC SPD 800V 2P SUP2H-PV 20-40KA (Suntree)
    DC FUSE HOLDER (Suntree)
    DC FUSE Link 1000V/20A, 25A (Suntree)* สามารถเลือกขนาดที่เหมาะสำหรับการใช้งานได้

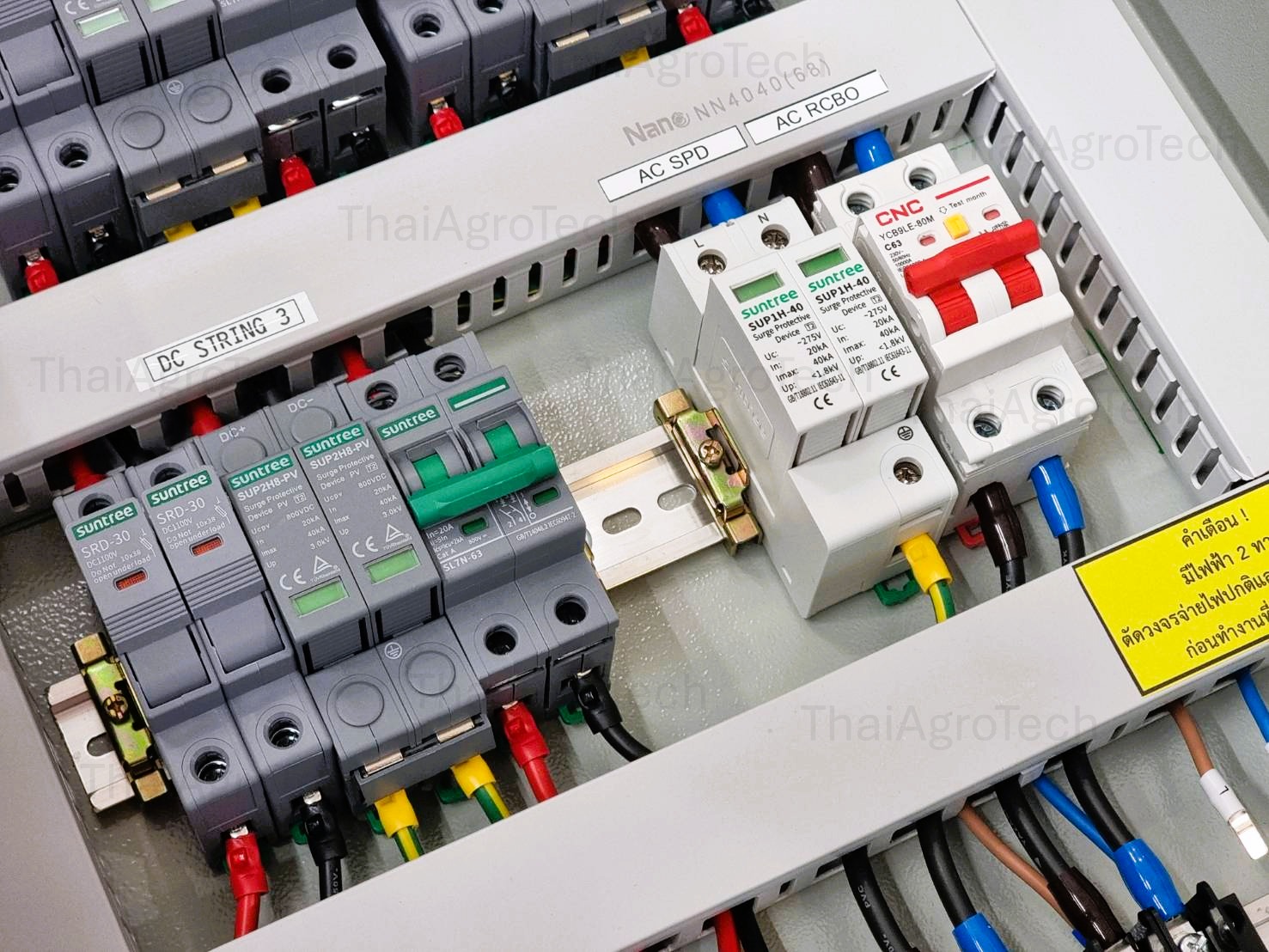

1.2 AC Section:

• • AC RCBO 32A, 40A, 63A 2P In100mA, AC Residual Current Circuit Breaker with Overcurrent Protection (CNC) * สามารถเลือกขนาดที่เหมาะสำหรับการใช้งานได้
    AC SPD, 2P (Uc275V/ In 20Ka/ Imax 40Ka) (Suntree)

1.3 Wiring ACC: (เว้นช่องพร้อมสายสำหรับกันย้อน)

• • AC Therminal 75A
    DC Therminal Blok HV 60A
    Wiring accessories
    Neutal Bar
    Grounding Bus-Bar 8 Slots, hole Size 6 Mm
    WIRE DUCT 40x40mm
    10-16 Sq.mm. brown THW. Ac cable (YAZAKI)
    10-16 Sq.mm. blue THW. Ac cable (YAZAKI)
    6 Sq.mm. THW-Ground. Ac cable (YAZAKI)
    4 Sq.mm. red Dc cable (LINK) 4 Sq.mm. black Dc cable (LINK)
  •
