ตู้คอมบายเนอร์ โซล่าเซลล์ มิเตอร์วัดพลังงาน AC-DC Combiner box แบบ 1 String Energymeter DC 1000Vdc, 3Phase

ประกอบด้วย

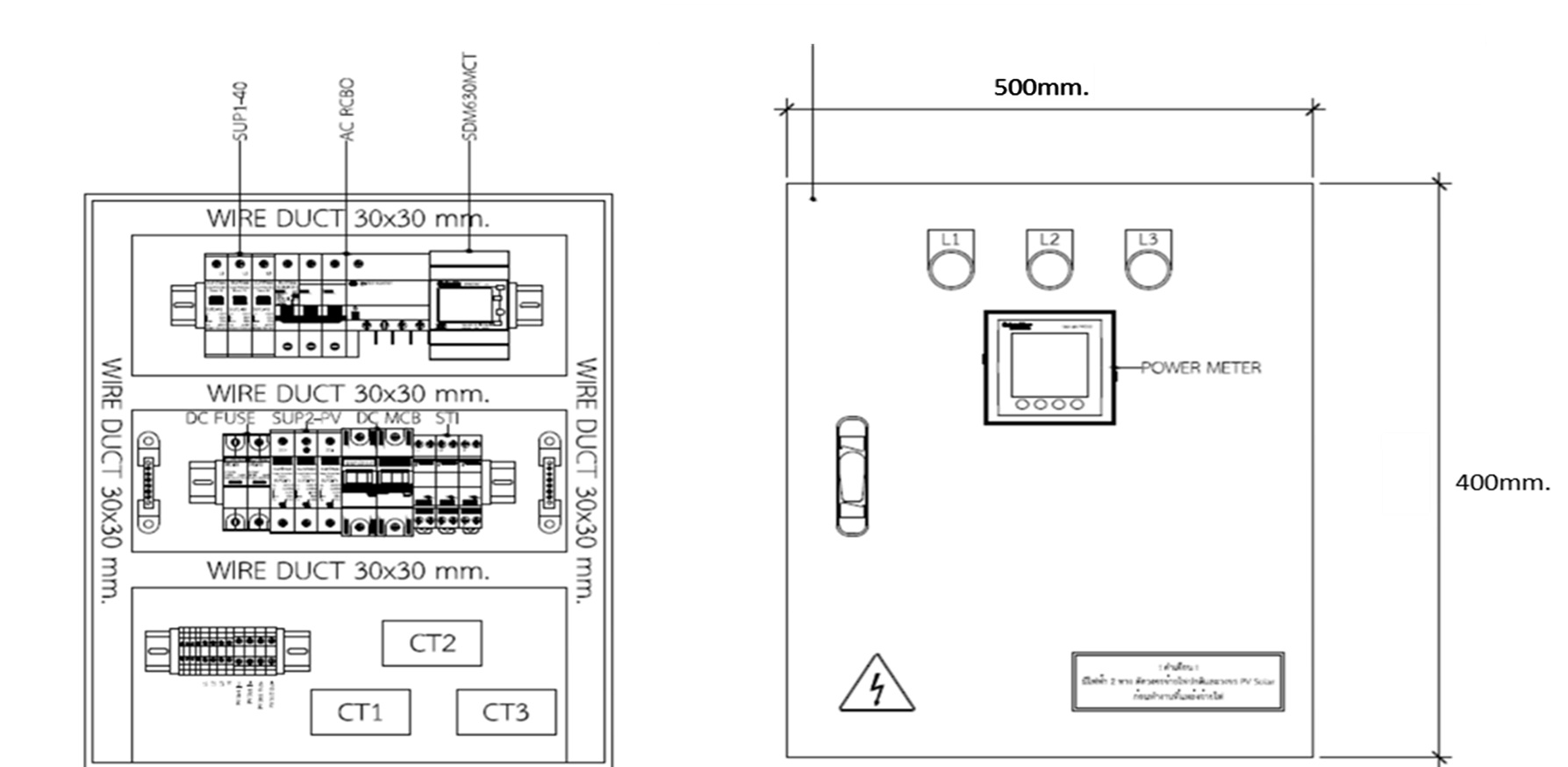

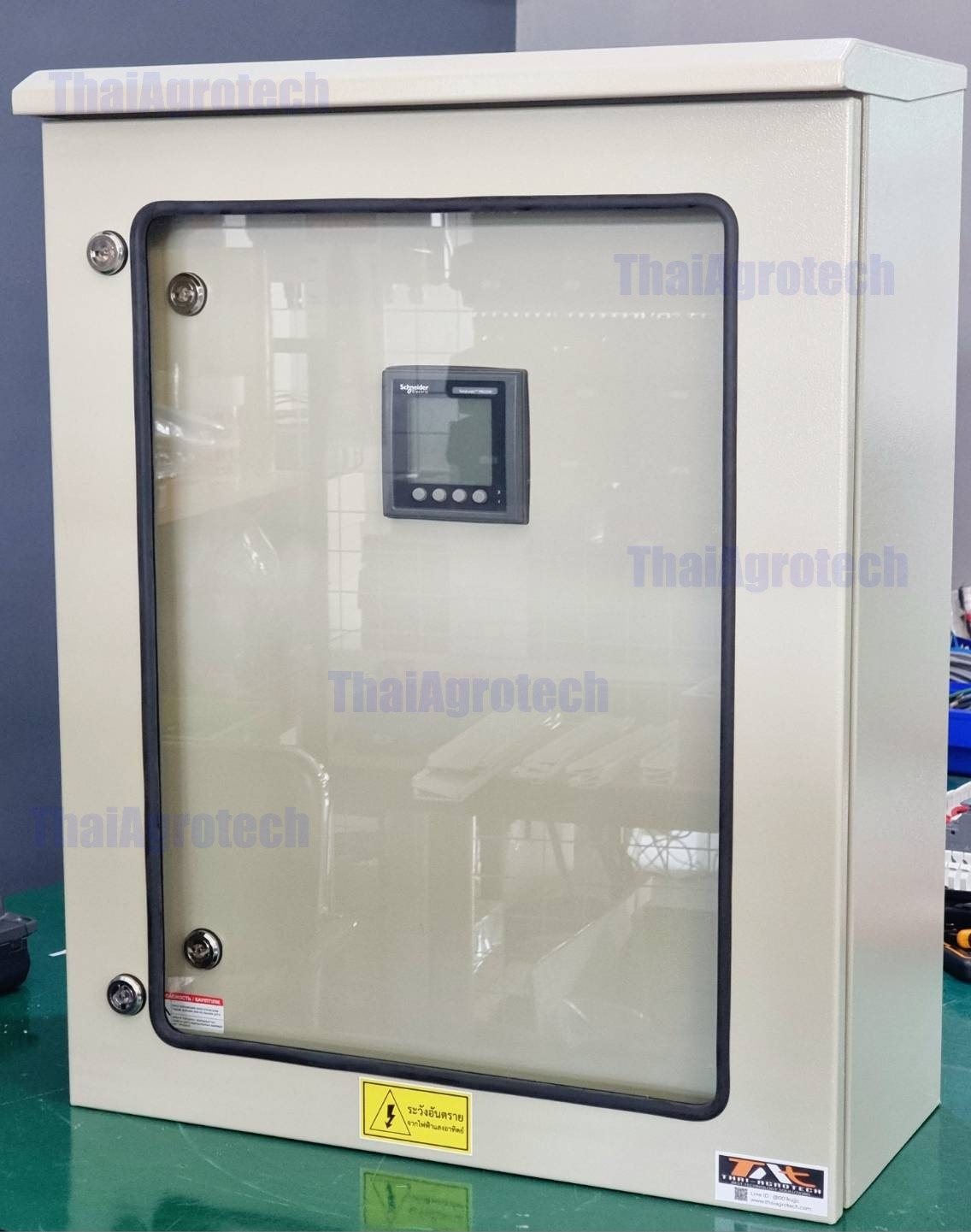

1.0 Steel Metal Enclosures ตู้เหล็กหน้ากระจกสองชั้น ขนาด DSG-11 500x600x250mm. DENCO
- DSG ตู้กันน้ำ IP45 - สำหรับรุ่น DSG ความพิเศษคือมี ประตูสองชั้นพร้อมกระจกดูด้านใน - หลังคายื่นออกจากตัวตู้เพื่อกันน้ำไหลเข้าตู้ - ประตูซีลยางโพลียูรีเทนรอบรอยต่อทั้งที่ประตู - ช่องใส่สายไฟพ่นเคลือบสีด้วยซิงค์ฟอสเฟส และระบบพ่นสีพาวเดร์โคตติ้ง - มีช่องสำหรับใส่สายไฟด้านล่าง - เหล็กหนา 1.5 มม. ทุกขนาด - มี mounting plate ภายใน รวมน๊อตกราวน์สำหรับต่อสายดิน

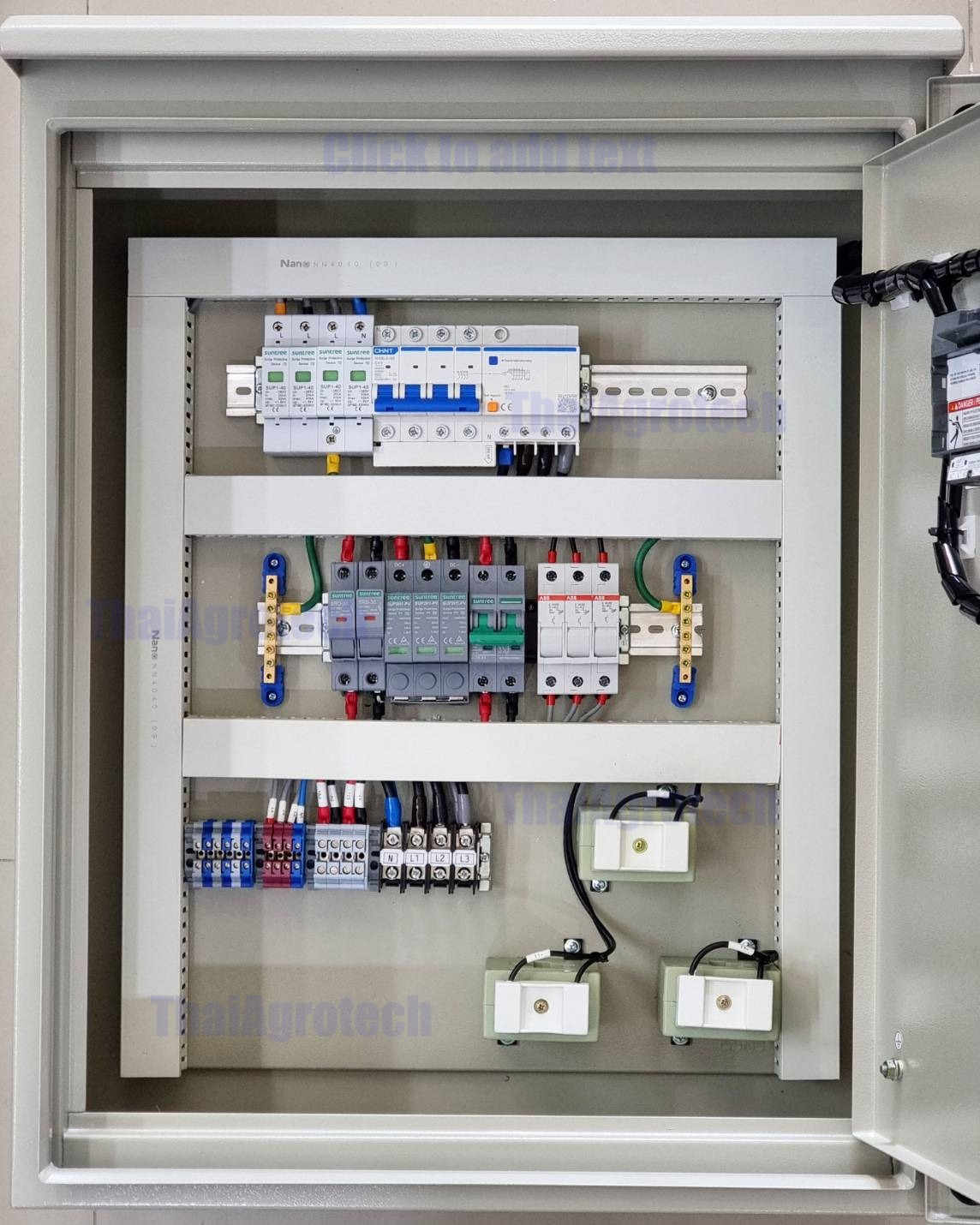

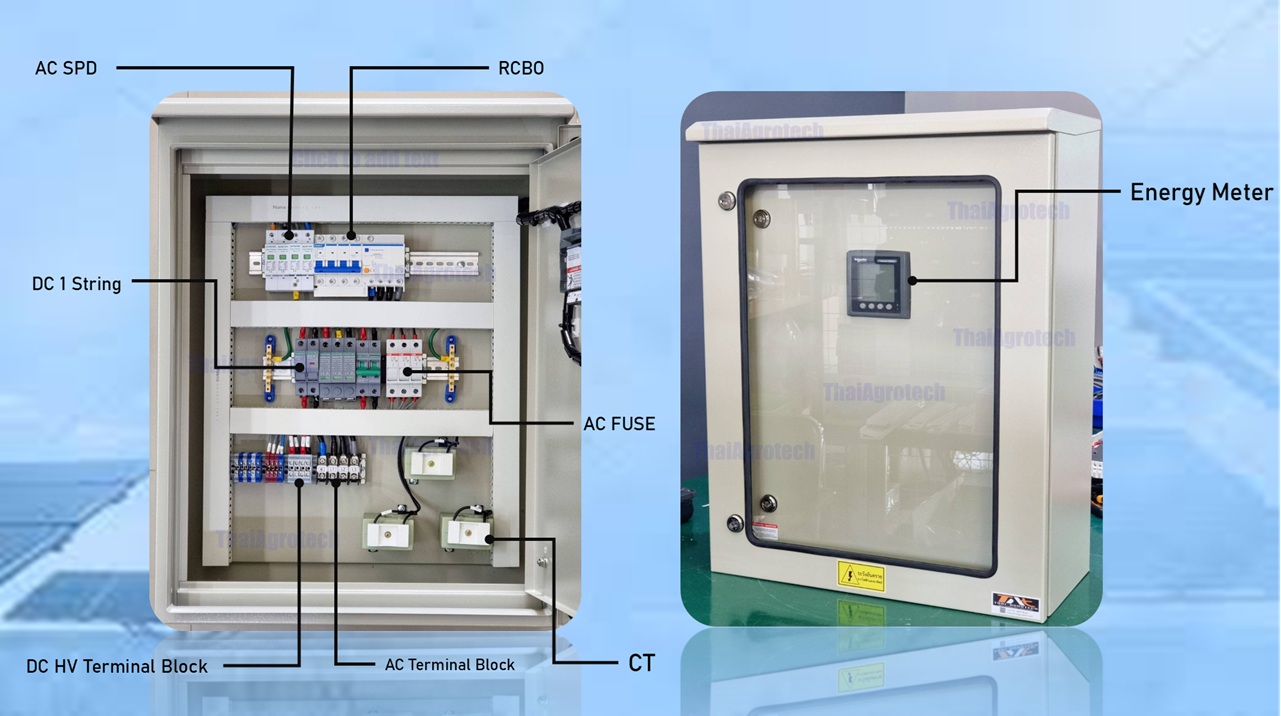

1.1 DC Combiner Box 1String: DC 1000V Suntree

- DC Breaker 4P 20A, 25A 1000V Solar Mini Circuit Breaker (SUNTREE) * สามารถเลือกได้ตามขนาดการใช้งาน (โปรดแจ้งผู้ขายก่อนสั่งสินค้า)

- SUP2H-PV DC SPD 1000V 3P 20-40KA (Suntree)

- DC FUSE HOLDER (Suntree)

- DC FUSE Link 1000V/20A, 25A (Suntree) * สามารถเลือกได้ตามขนาดการใช้งาน (โปรดแจ้งผู้ขายก่อนสั่งสินค้า)

1.2 AC Section:

- AC MCB-RCBO 20A-63A 3P 10kA AC Residual Current Circuit Breaker with Overcurrent Protection (ChinT) * สามารถเลือกได้ตามขนาดการใช้งาน (โปรดแจ้งผู้ขายก่อนสั่งสินค้า)

- AC SPD, 3P (Uc420V/ In 20Ka/ Imax 40Ka) (Suntree)

1.3 METERING MDB (ยังไม่รวม DTSU666-HW Smart meter)

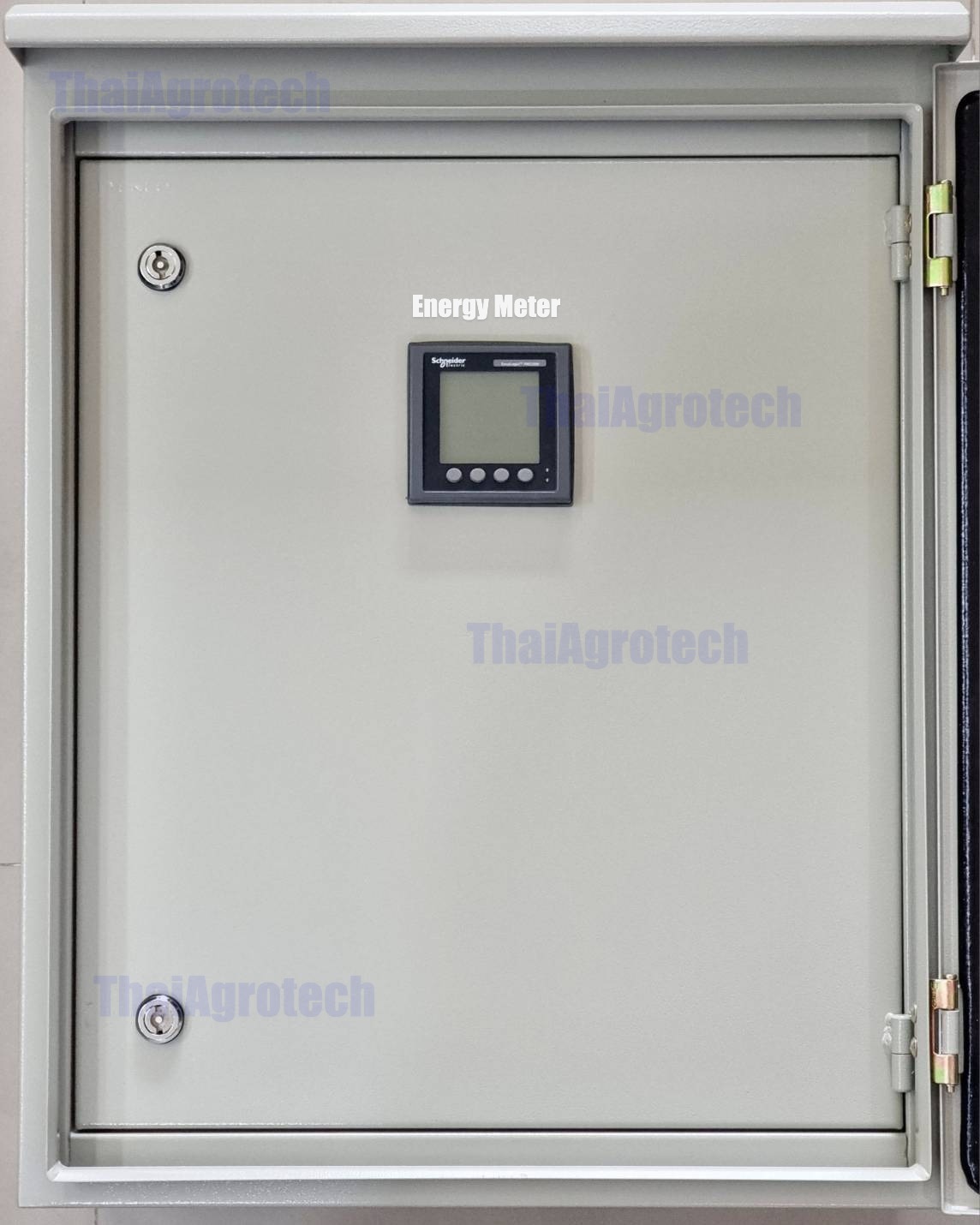

- Digital Meter EasyLogic PM2230 (Schneider)

- Current Transformer XX/5A 30x10 mm. (QUBIX) * สามารถเลือกได้ตามขนาดการใช้งาน (โปรดแจ้งผู้ขายก่อนสั่งสินค้า)

- Pilot Lamp (Schneider)

- AC Fuse Holder (Schneider)

- AC Fuse for V meter 6 A

1.4 Wiring ACC:

- THW. 10 Sq.mm. (Black) (Brown (L1 Marker) ) (YAZAKI)

- THW. 10 Sq.mm. (Black) (Black (L2 Marker) ) (YAZAKI)

- THW. 10 Sq.mm. (Black) (Gray L3 Marker) ) (YAZAKI)

- THW. 10 Sq.mm. (Blue) (Blue (N Marker) ) (YAZAKI)

- THW. 6 Sq.mm. Ground. Ac cable (BCC/YAZAKI/PD)

- PV Cable PV1-F 4 Sq.mm. red Dc cable (LINK)

- PV Cable PV1-F 4 Sq.mm. black Dc cable (LINK)

- Wiring accessories

- AC Terminal 75A

- Grounding Bus-Bar 8 Slots, hole Size 6 Mm

ข้อกำหนดและเงื่อนไข

1. ตัวตู้ไฟฟ้า (กล่อง) รับประกัน 1 ปี การรับประกันนับจากวันที่ระบุไว้ในเอกสารหรือหลักฐานในการสั่งซื้อในการสั่งซื้อ

2. เบรกเกอร์ชนิด (MCB/MCCB) รับประกัน 3 เดือนทุกรุ่นการรับประกันนับจากวันที่ระบุไว้ใน เอกสารหรือหลักฐานในการสั่งซื้อ

3.กรณีสินค้ามีปัญหาภายใน 7 วัน นับจากวันที่ซื้อ สามารถนำสินค้ามาเปลี่ยนใหม่ได้โดยจะ ต้องมีเอกสารหรือหลักฐาน

ในการสั่งซื้อสินค้าทุกครั้งและสินค้าจะต้องอยู่ในสภาพสมบูรณ์ ครบถ้วน ไม่มีรอยขูด ขีด เขียน ที่ตัวสินค้า เท่านั้น

ข้อยกเว้นการรับประกัน

1. ถูกของเหลว น้ำ ไอน้ำ หรือสารเคมี ทำใหŒสินค้าชำรุดเสียหาย

2. นำไปใช้งานไม่ถูกต้องตามวัตถุประสงค์ และเกินความสามารถของตัวสินค้า

3. มีการดัดแปลงแก้ไขไดๆ

4. ภัยพิบัติธรรมชาติ เช่น น้ำท่วม , ไฟไหม้ , ฟ้าผ่า , แผ่นดินไหว ฯลฯ
