ตู้ AC-DC combiner ใช้กับงานติดตั้งระบบโซล่าเซลล์ แบบ 4 สตริง 20-40กิโลวัตต์ 3เฟส พร้อมเบรคเกอร์กันไฟดูด RCBO AC-DC Combiner Box RCBO 4String 3Ph
| รหัสสินค้า | SKU-00226 |
| หมวดหมู่ | AC-DC Combiner |
| ราคา | 15,950.00 บาท |
| น้ำหนัก | 15,000 กรัม |
| สถานะสินค้า | พร้อมส่ง |
| สภาพ | สินค้าใหม่ |
| ลงสินค้า | 7 ก.พ. 2566 |
| อัพเดทล่าสุด | 27 ก.พ. 2567 |
| คงเหลือ | ไม่จำกัด |
| จำนวน | ชิ้น |
รายละเอียดสินค้า
DESCRIPTION

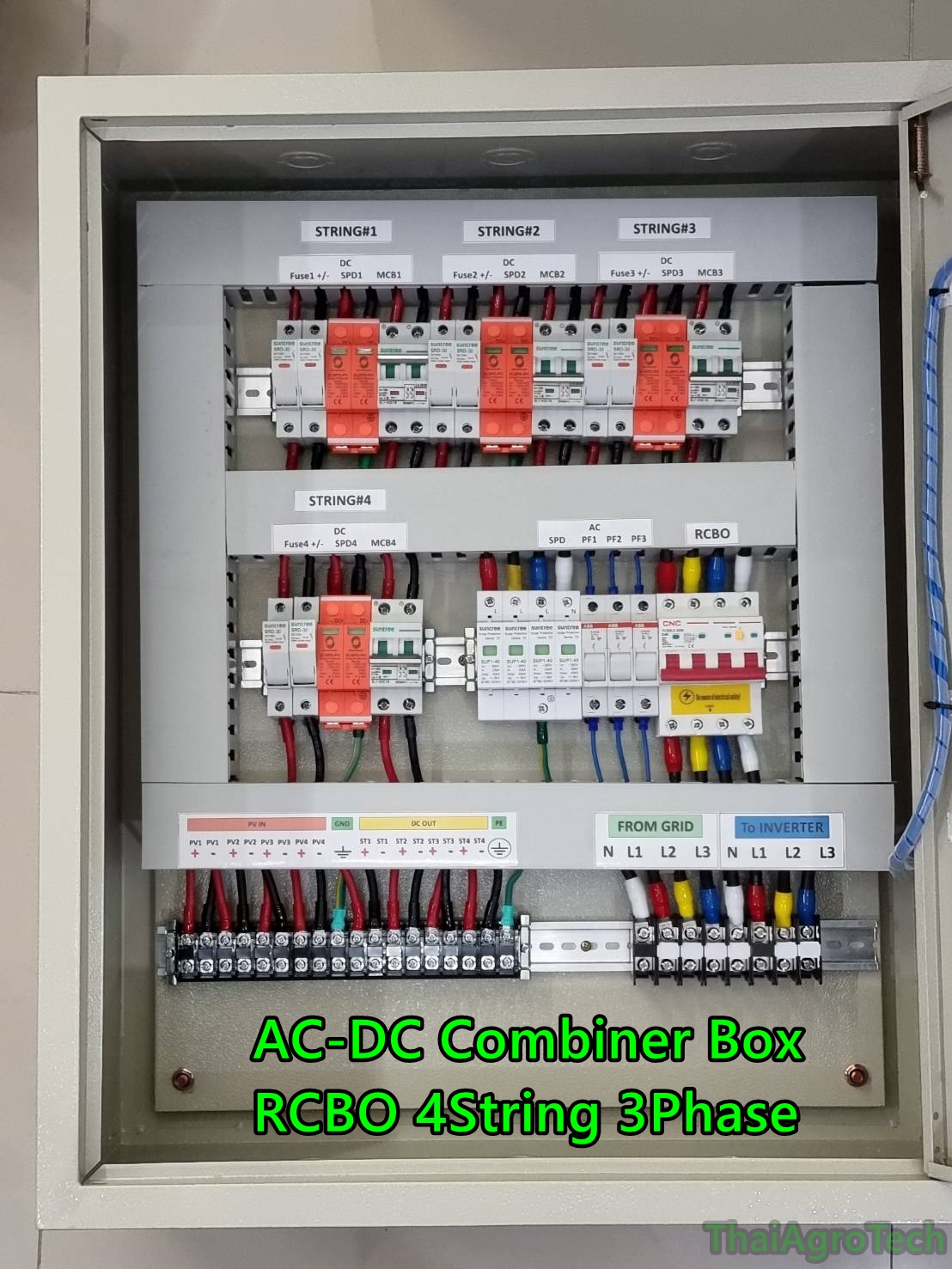

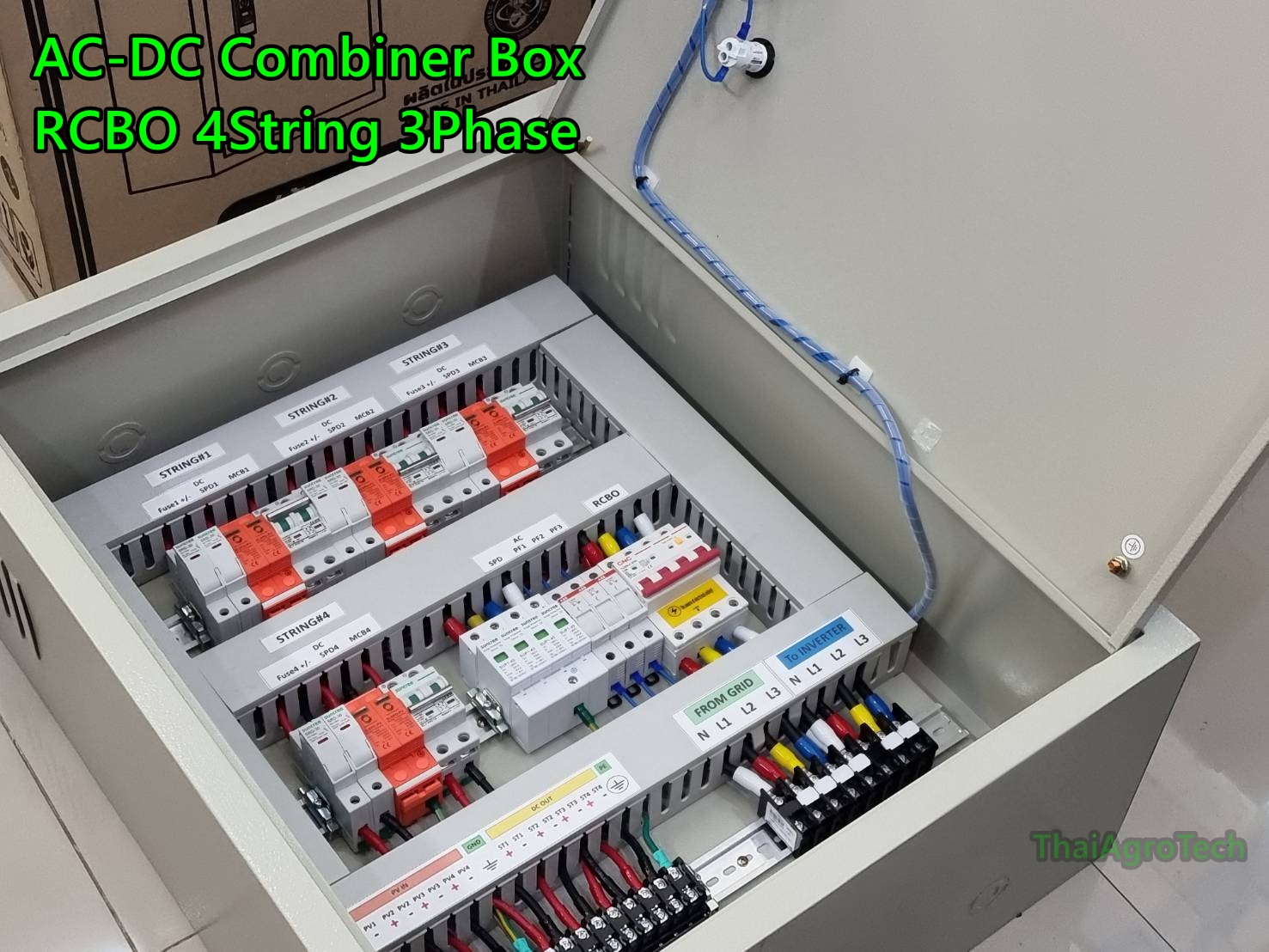

The AC-DC combiner box is used for solar system of 4-string, size 20-40 kW, 3 phases (steel box NO.5).
ทั้งชุดประกอบด้วย
1. DC breaker 800v 16A 2pole (Suntree) x 4pcs *
2. DC fuse 16A 1000v (Suntree) x 8pcs *
3. HYS4-PV-1000 DC Surge Protector 40KA DC1000V (FANGKE, Worldsunlight) x 4pcs *
4. YCB9LE RCBO 40A 4P AC (CNC) x 1pcs **
5. AC SPD (Uc275V/ In 20Ka/ Imax 40Ka) (Suntree) x 1pcs
6. AC Fuse Holder ABB (Pilot Lamp) x 3pcs*
7. AC Fuse link 3a, 6a (Pilot Lamp) x 3pcs
*ยี่ห้อของอุปกรณ์อาจมีการเปลี่ยนแปลงได้ แต่สเปคได้ตามมาตรฐานที่กำหนดไว้
** ลูกค้าสามารถรับเปลี่ยนสเปคอุปกรณ์ได้ตามความเหมาะสมของระบบ แต่ไม่เกินกว่าราคาที่ขาย
DATA SHEET
|
Name |
AC-DC CB4S3P-20-40-Rev01 |
|
|
Electric parameter |
|
System maximum dc voltage |
1000 |
|
Maximum input current for each string |
16A |
|
Maximum input strings |
4 |
|
Maximum output switch current |
16A |
|
Number of inverter MPPT |
4 |
|
Number of Output strings |
4 |
|
|
Lightning protection DC |
|
Category of test |
Ⅱ grade protection |
|
Nominal discharge current |
20kA |
|
Maximum discharge current |
40kA |
|
Voltage protection level |
3.0KV |
|
Maximum continuous operating voltage Uc |
1000V |
|
Poles |
2P |
|
System maximum ac voltage |
500 |
|
Rated operational voltage |
Ue(V AC): 230/400 |
|
Rated Breaking Capacity code |
S |
|
Poles |
3P-N |
|
Installation method |
fixed type; plug-in type |
|
Rated Current (A) |
40, 63 |
|
Lightning protection AC |
|
|
Category of test |
Ⅱ grade protection |
|
Nominal discharge current |
20kA |
|
Maximum discharge current |
40kA |
|
Voltage protection level |
1.8KV |
|
Maximum continuous operating voltage Uc |
385V |
|
|
System |
|
Protection grade |
NA |
|
Output switch |
Dc isolation switch(optional)/DC circuit breaker(standard) |
|
Box material |
Metal |
|
Installation method |
Wall mounting type |
|
Operating Temperature |
-25℃~+55℃ |
|
|
Mechanical parameter |
|
Width x High x Depth ( mm ) |
570X690X250 |
|
|
|
|
|
|
CombinerBox Wiring Diagram
CombinerBox Single Line
