ตู้คอมบายเนอร์ สำหรับระบบโซล่าเซลล์ AC-DC combiner box 3string ขนาด 15-20kw 3phase ongrid system (ตู้กันน้ำแบบมีหลังคา)

ตู้คอมบายเนอร์สำหรับระบบโซล่าเซลล์ โดยเฉพาะ ขนาดติดตั้ง 15-20กิโลวัตต์ (Kw) แบบดีซี 3สตริง (DC, PV 3 string) AC MCCB 3Phase

เหมาะสำหรับระบบโซล่าเซลล์แบบ "ออนกริด" หรือสามารถใช้งานได้กับ ระบบ"ไฮบริดและออฟกริดได้เช่นกัน"

รายละเอียดกล่อง

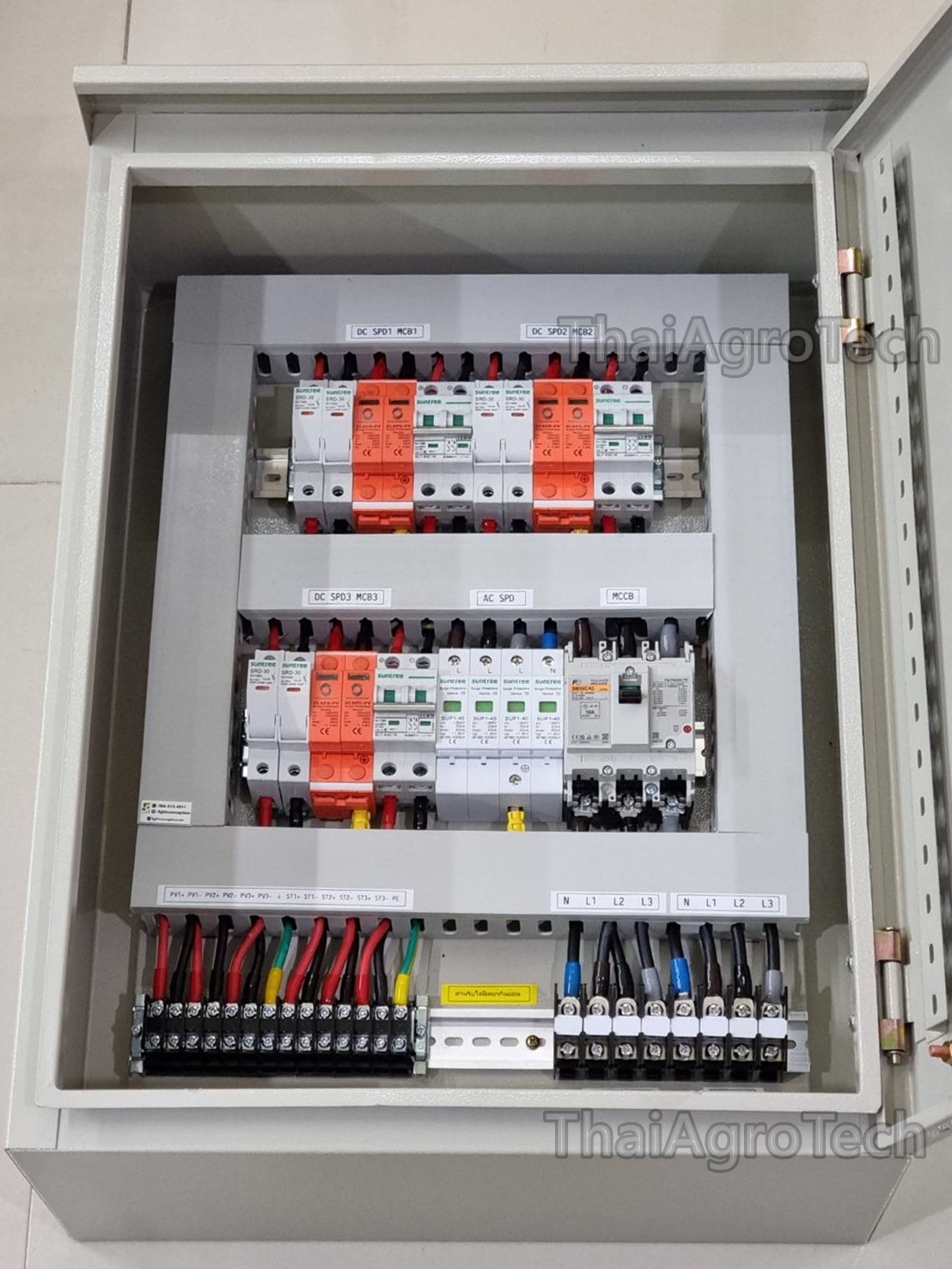

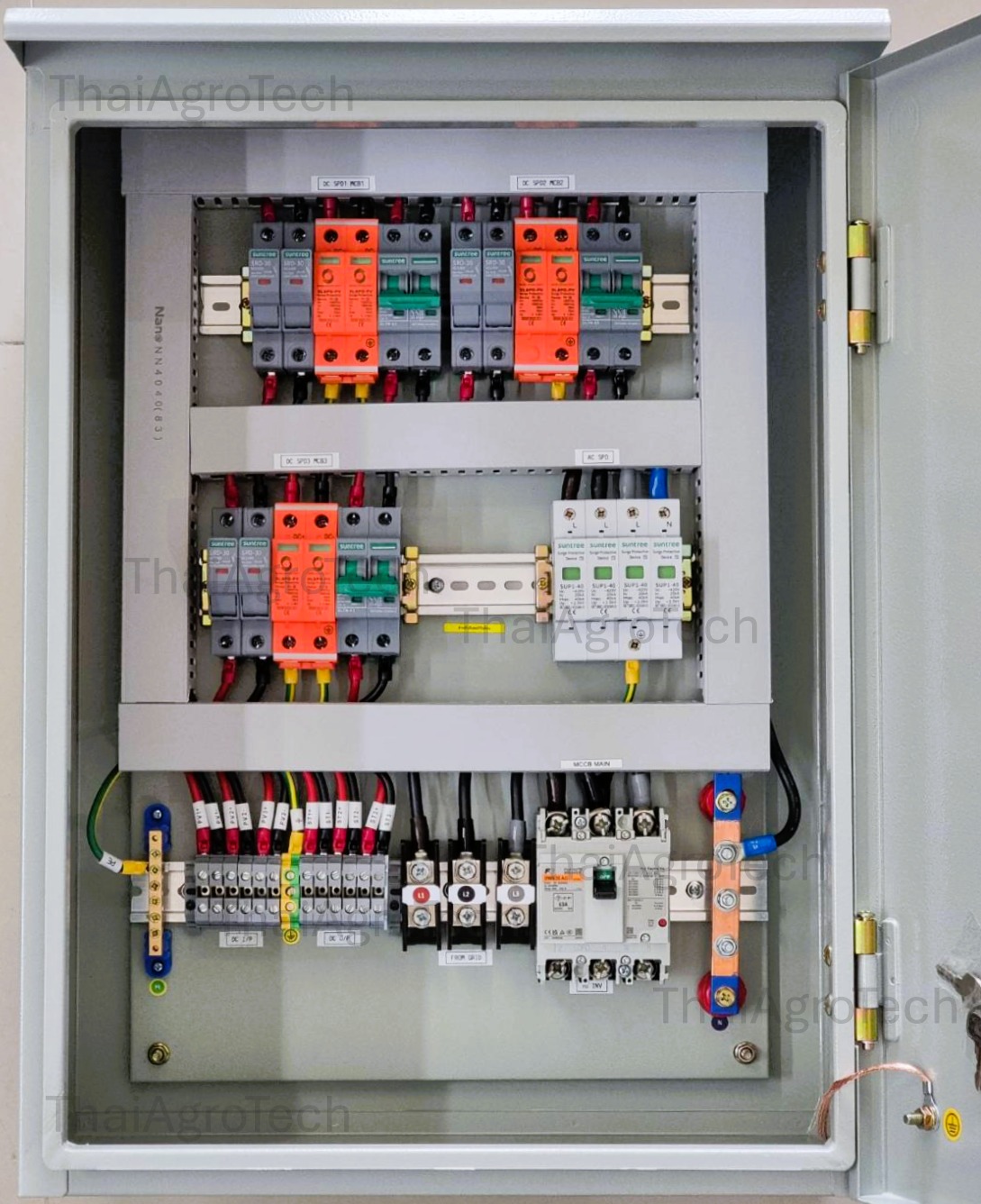

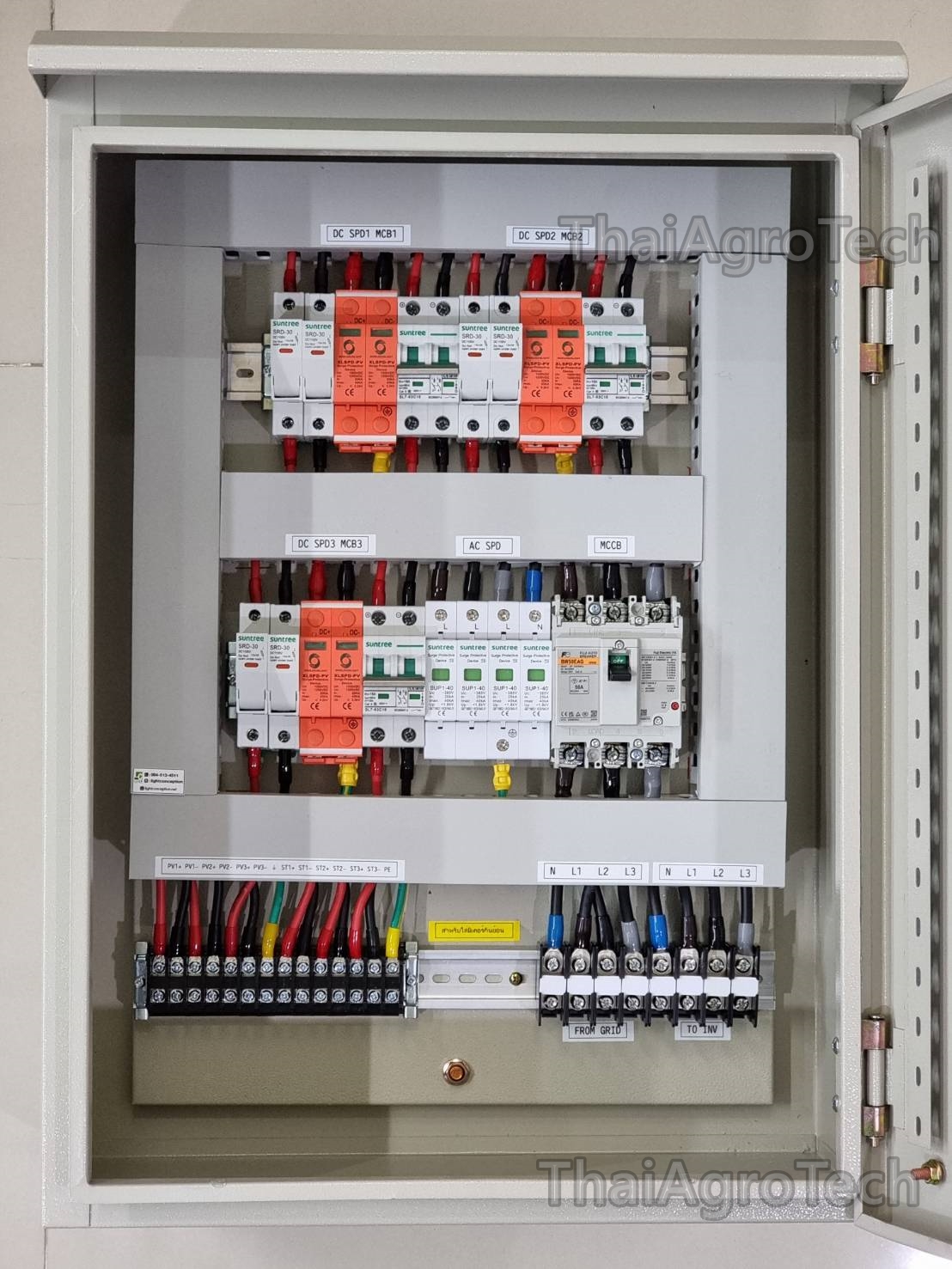

AC-DC combiner ใช้กับงานติดตั้งระบบโซล่าเซลล์ แบบ 3 สตริง ขนาด 15-20กิโลวัตต์ 3เฟส (No.4 ตู้กันน้ำแบบมีหลังคา)

ประกอบด้วย :

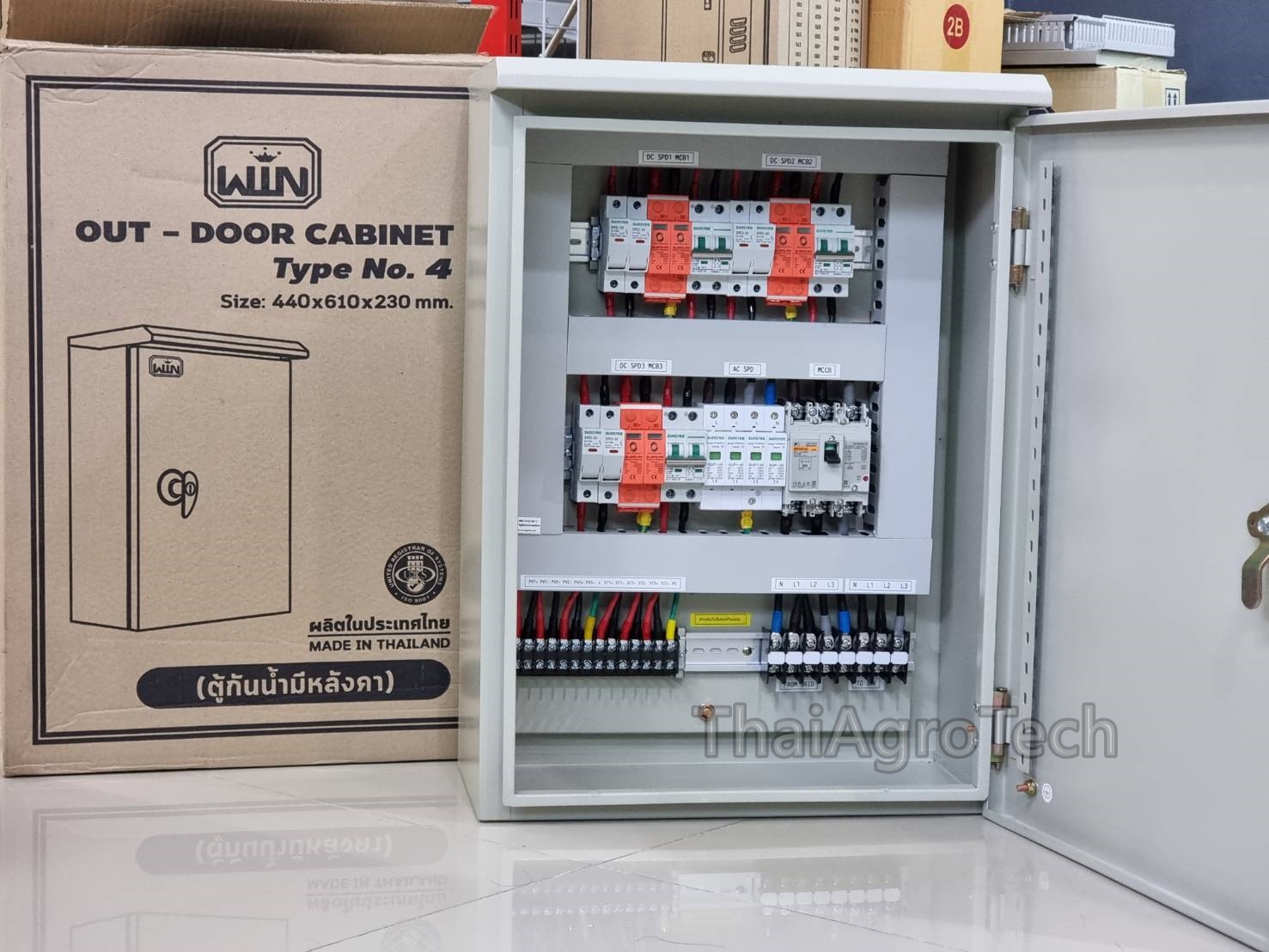

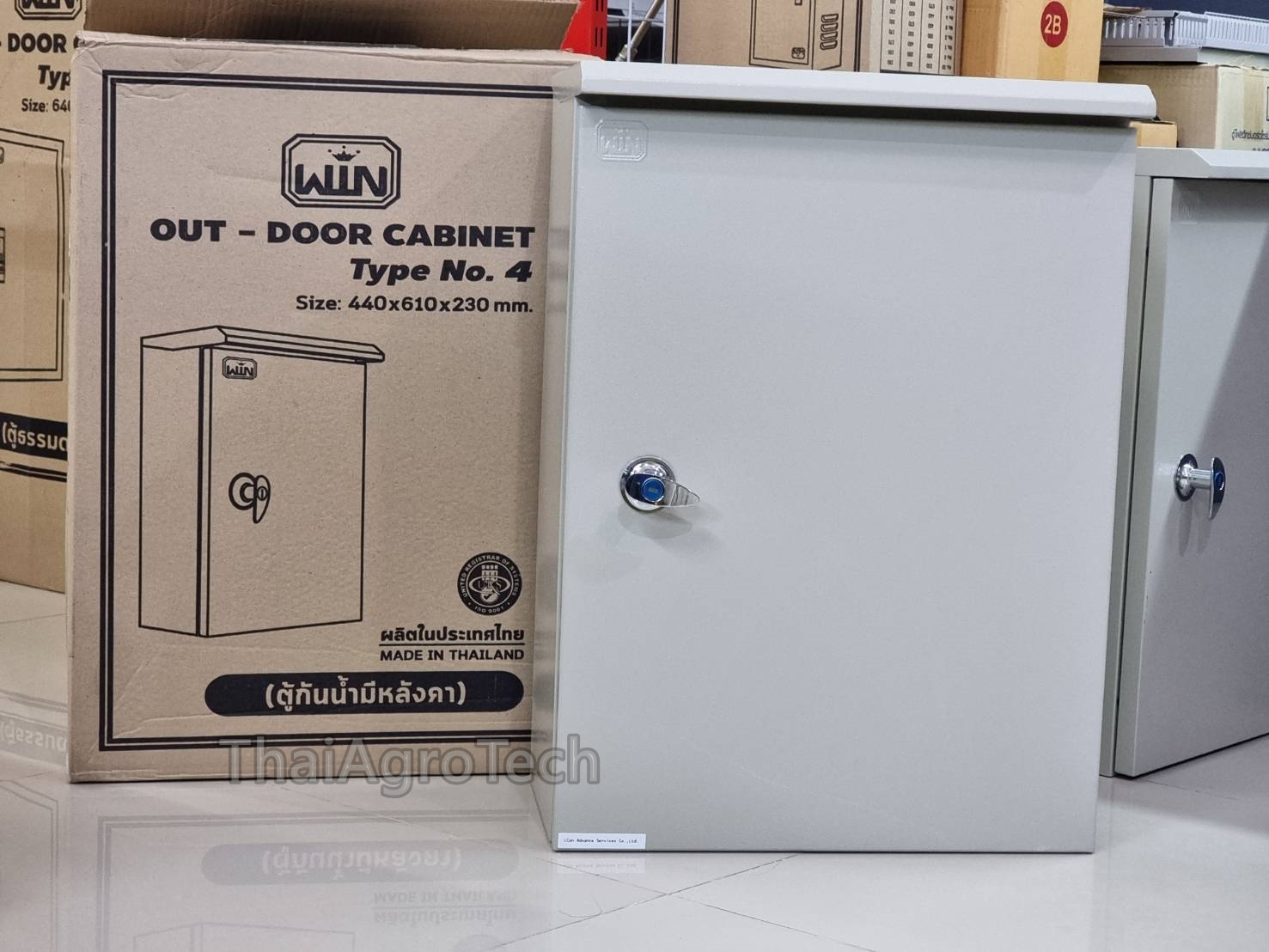

1.ตู้เหล็ก กันน้ำ มีหลังคา เบอร์4 440x610x230mm. KBSW9004/KBSW006 KJL

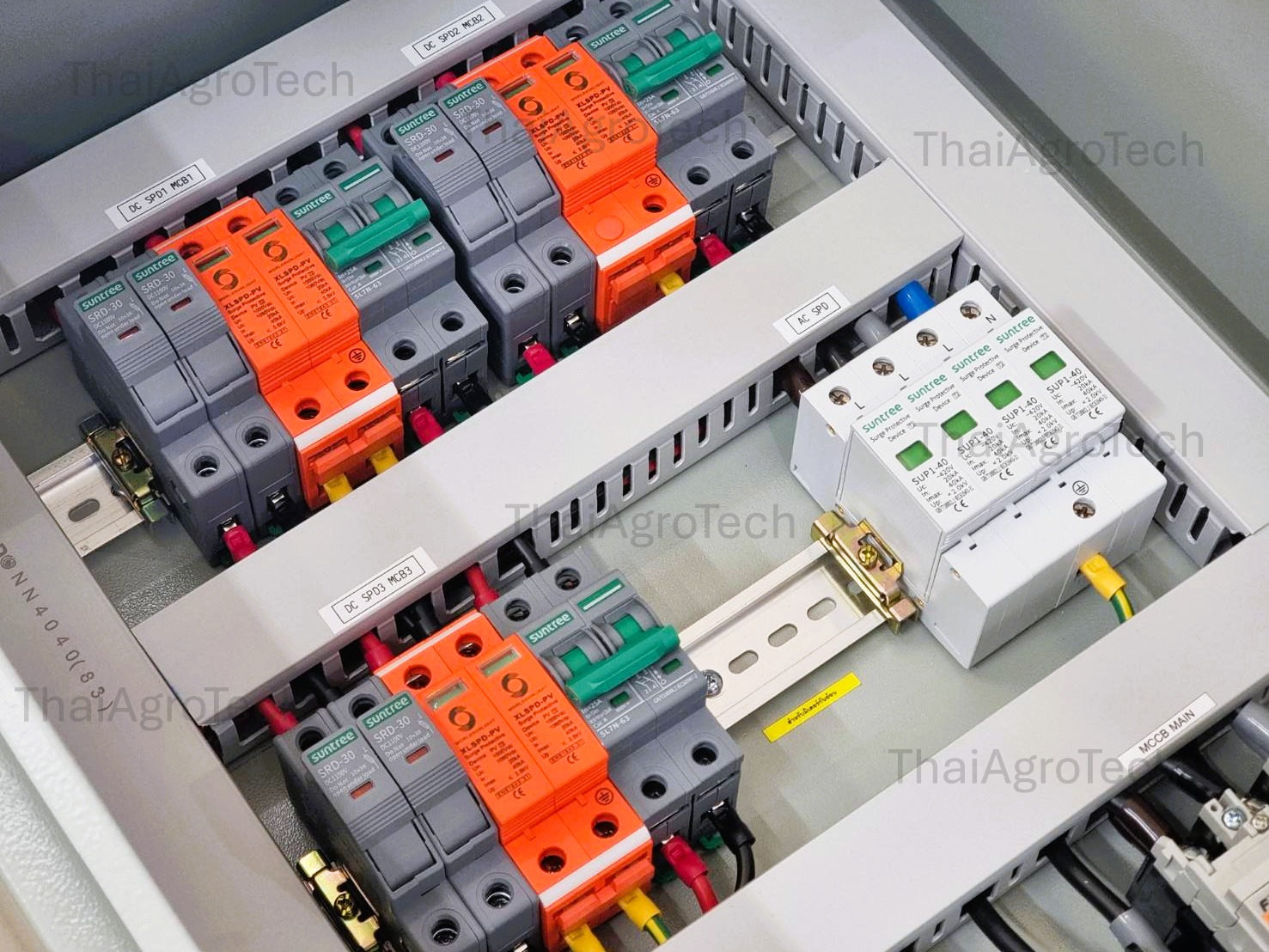

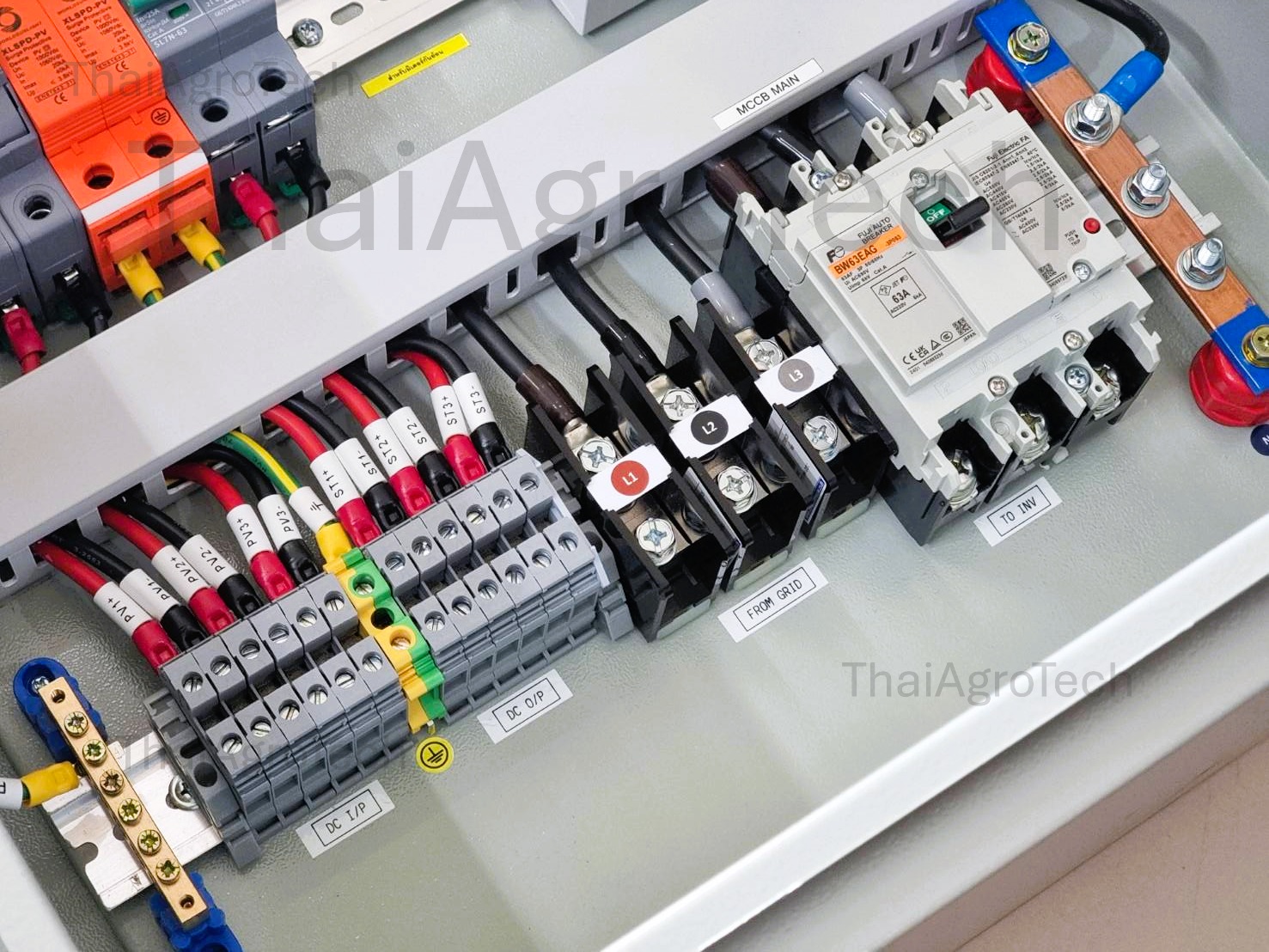

1.1 DC Combiner Box 3String: DC 800V Suntree - DC Breaker 2P 20A 800V Solar Mini Circuit Breaker (SUNTREE) - SUP2H-PV DC SPD 800V 2P 20-40KA (Suntree) - DC FUSE HOLDER (Suntree) - DC FUSE Link 1000V/20A (Suntree) 1.2 AC Combiner with Pilotlamp: - AC BW50AAG 3P 32A,50A FUJI Circuit Breaker (FUJI/ChinT) - AC SPD 4P 420V 20kA 40kA SUP1-40 (Suntree) - AC FUSE HOLDER (ABB) - AC Fuse Link 2A - AC Pilot Lamp 1.3 Wiring ACC: - AC Therminal 70A - DC Therminal Blok HV 60A - Wiring accessories - Neutral Bar
- Grounding Bus-Bar 8 Slots, hole Size 6 Mm

- WIRE DUCT 40x40mm - 16 Sq.mm. brown THW. Ac cable (YAZAKI) - 16 Sq.mm. (black) THW. Ac cable (YAZAKI) - 16 Sq.mm. (gray) THW. Ac cable (YAZAKI) - 16 Sq.mm. blue THW Ac cable (YAZAKI) - 6 Sq.mm. THW-Ground. Ac cable (YAZAKI) - 4-6 Sq.mm. red Dc cable (LINK) - 4-6 Sq.mm. black Dc cable (LINK)

*ยี่ห้อของอุปกรณ์อาจมีการเปลี่ยนแปลงได้ แต่สเปคได้ตามมาตรฐานที่กำหนดไว้

** ลูกค้าสามารถรับเปลี่ยนสเปคอุปกรณ์ได้ตามความเหมาะสมของระบบ แต่ไม่เกินกว่าราคาที่ขาย
