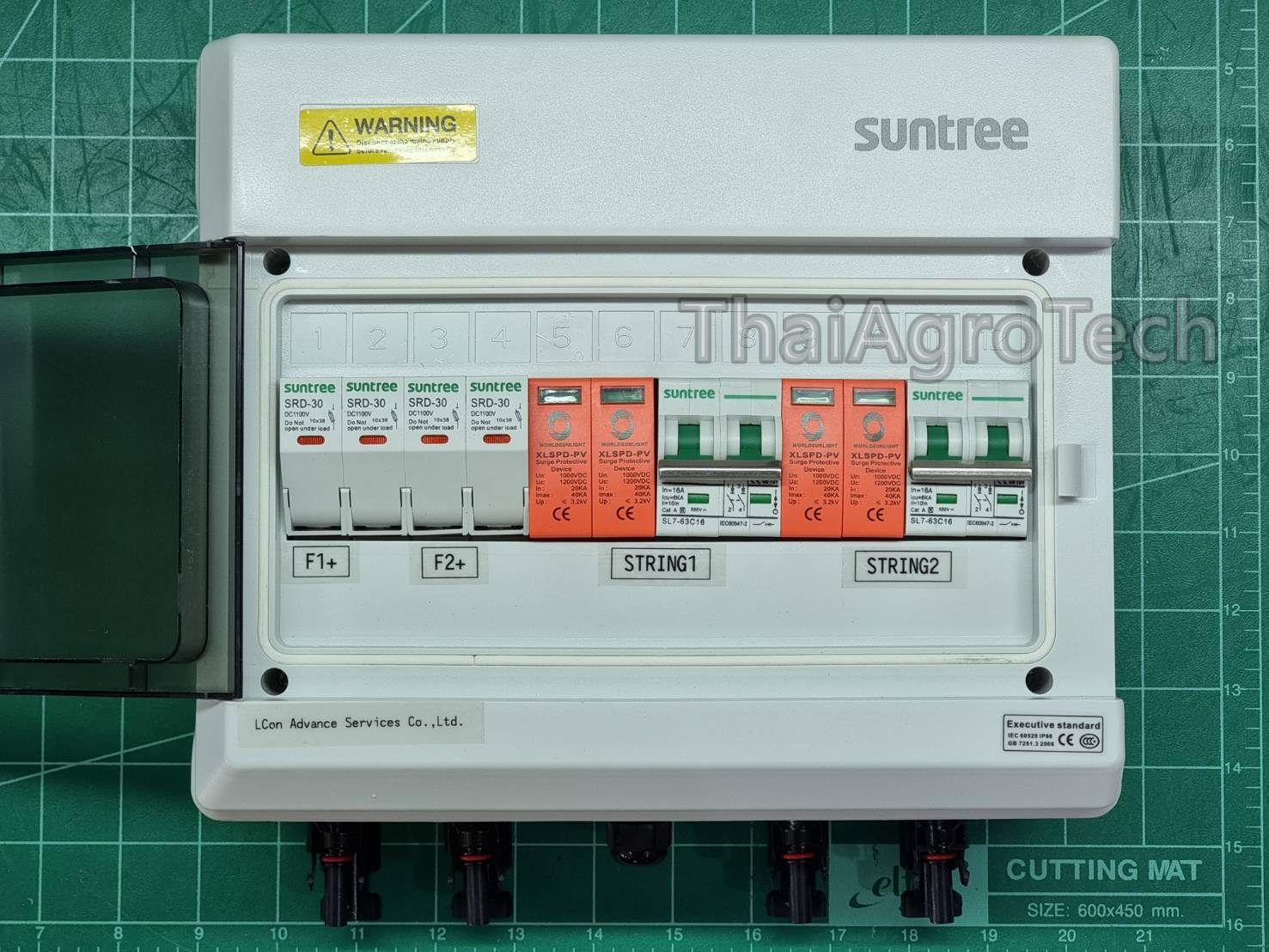

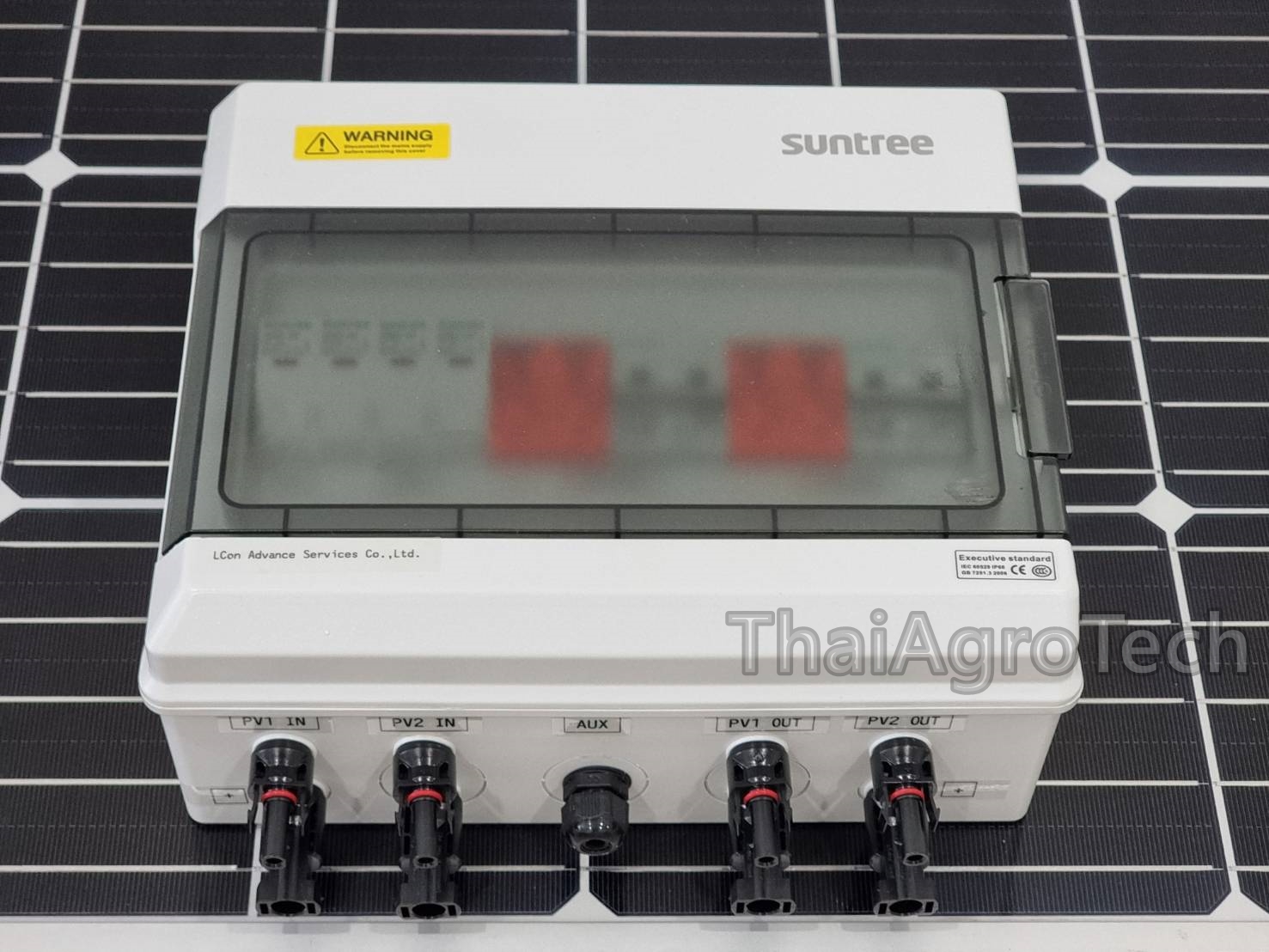

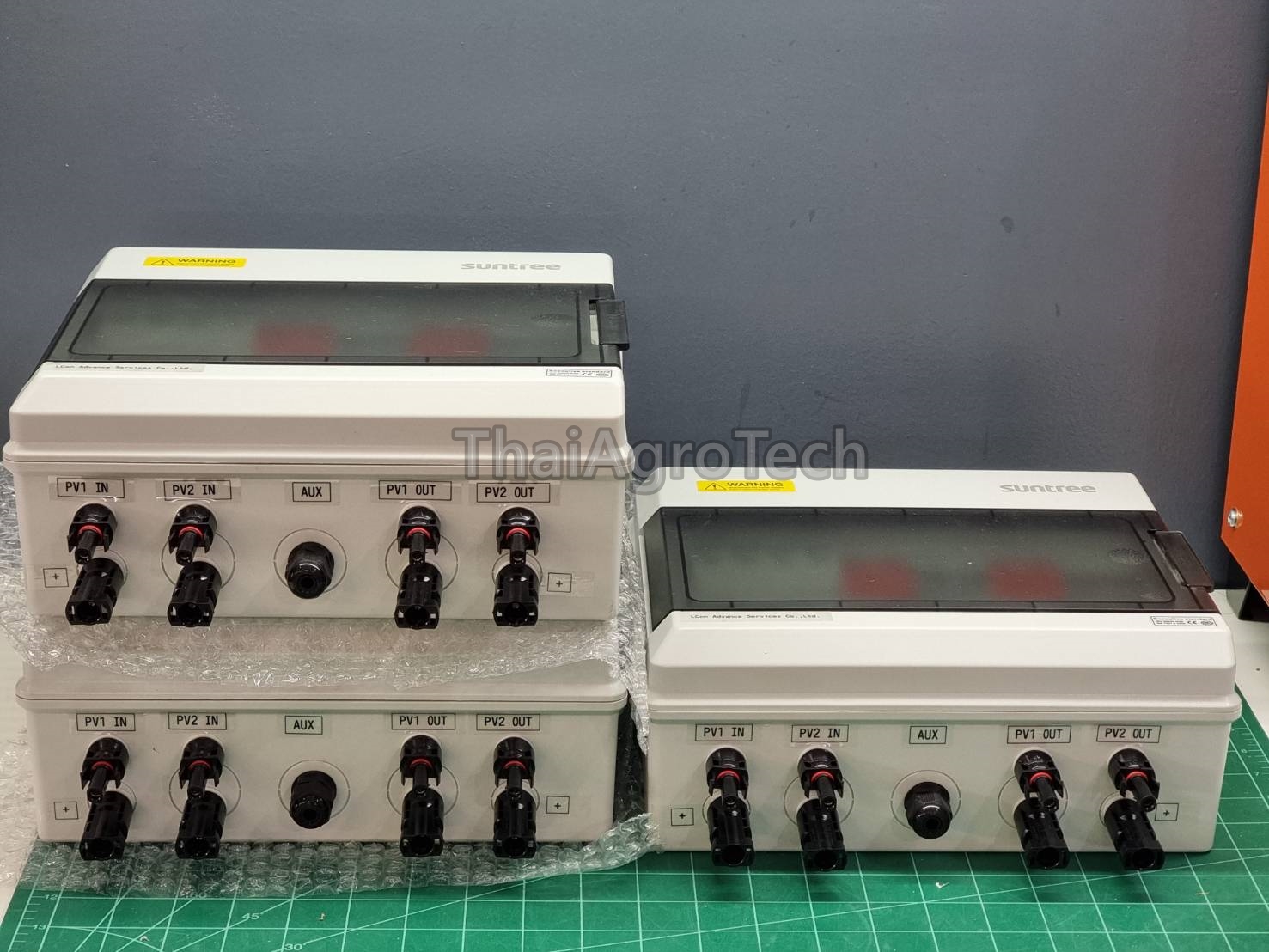

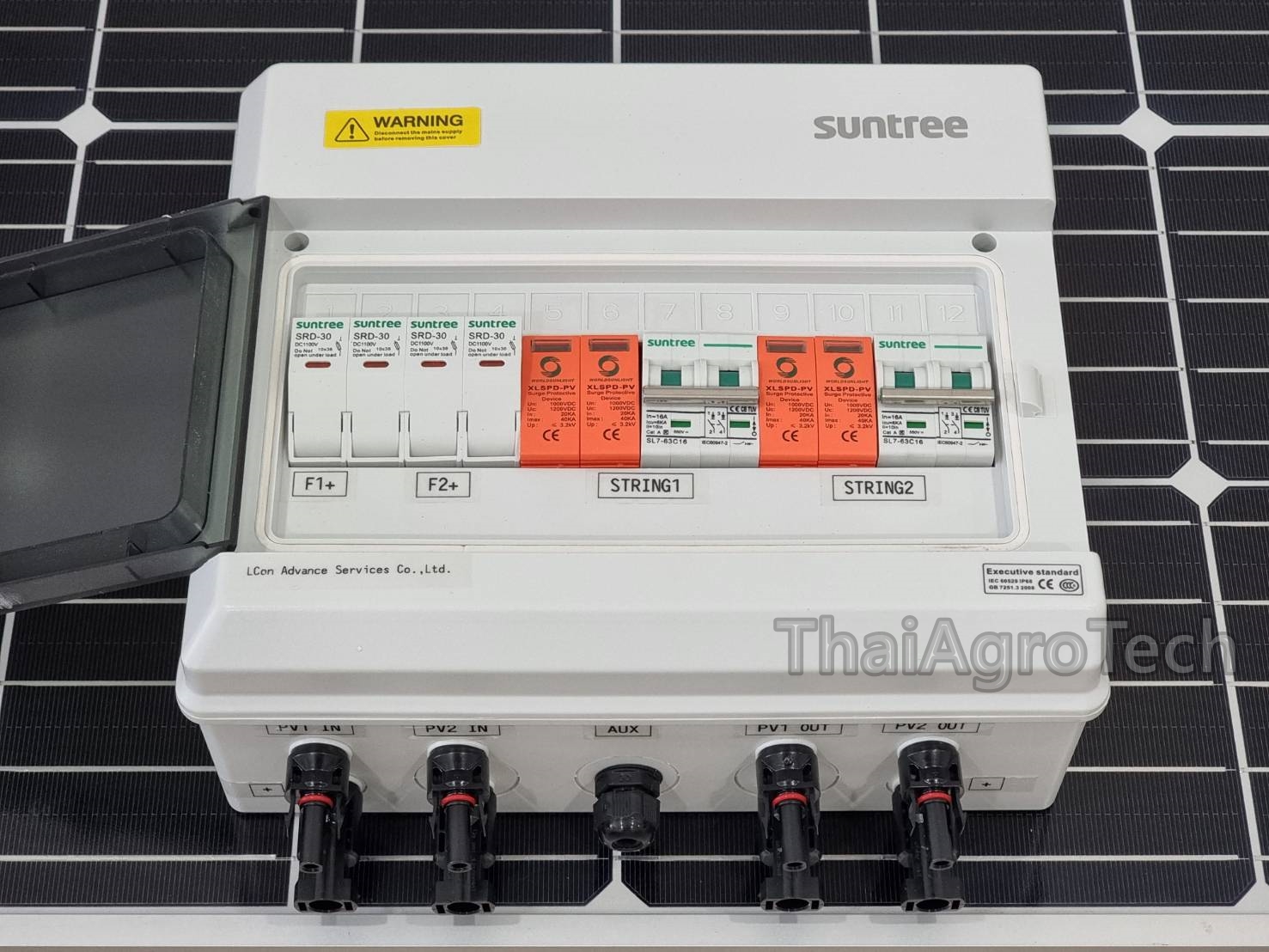

DC Combiner Box 2String for Solar cell system ตู้คอมบายเนอร์ดีซีแบบ 2 สตริงสำหรับระบบโซล่าเซลล์โดยเฉพาะ รองรับระบบโซล่าเซลล์แบบออนกริดและออฟกริด

!!!! สินค้าประกอบสายไฟเรียบร้อยพร้อมใช้งาน !!!!

DESCRIPTION

The DC combiner box is used for solar system of 2-string, size 1, 3, 5, 10, 15 kW

- DC breaker 550v 16A, 20A 2pole (Suntree) x 2pcs

- DC fuse 16A, 20A 1000v (Suntree) x 4pcs

- DC Surge Protector SPD 40KA DC1000V (WorldSunlight) x 2pcs

* หมายเหตุอุปกรณ์ เสปคที่เหมาะสมกับขนาดใช้งานสามารถเปลี่ยนแปลงได้โดยบนพื้นฐานราคาเดียวกันได้ *

Electric parameter

System maximum dc voltage

550V, 800V

Maximum input current for each string

16A, 20A

Maximum input strings

2

Maximum output switch current

16A-20A

Number of inverter MPPT

2

Number of Output strings

2

Lightning protection DC

Category of test

Ⅱ grade protection

Nominal discharge current

20kA

Maximum discharge current

40kA

Voltage protection level

3.0KV

Maximum continuous operating voltage Uc

1000V

Poles

2P

System

Protection grade

IP65

Output switch

Dc isolation switch (Option)/DC circuit breaker(standard)

Box material

ABS and PVC

Installation method

Wall mounting type

Operating Temperature

-25℃~+55℃

Mechanical parameter

Width x High x Depth ( mm )

270X230X100
